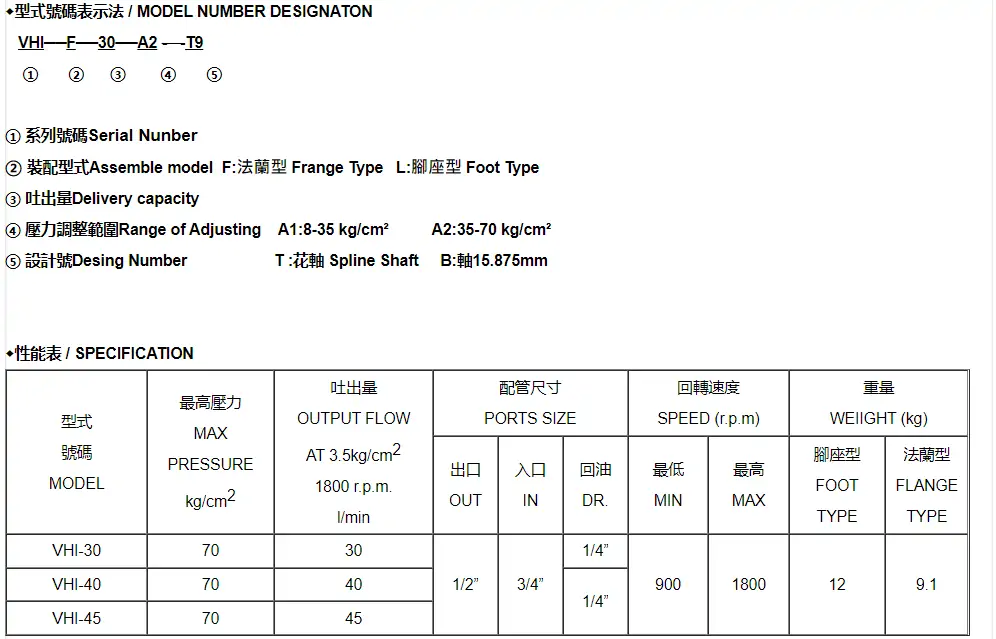

VHI-F 系列

VHI-F-30-A1,VHI-F-30-A2,VHI-F-30-A3,VHI-F-40-A1,VHI-F-40-A2,VHI-F-40-A3

VHOD-F 系列

VHOD-F-1212-A1,VHOD-F-1212-A2,VHOD-F-1515-A1,VHOD-F-1515-A2,VHOD-F-2020-A1,VHOD-F-2020-A2,VHOD-F-2525-A1,VHOD-F-2525-A2

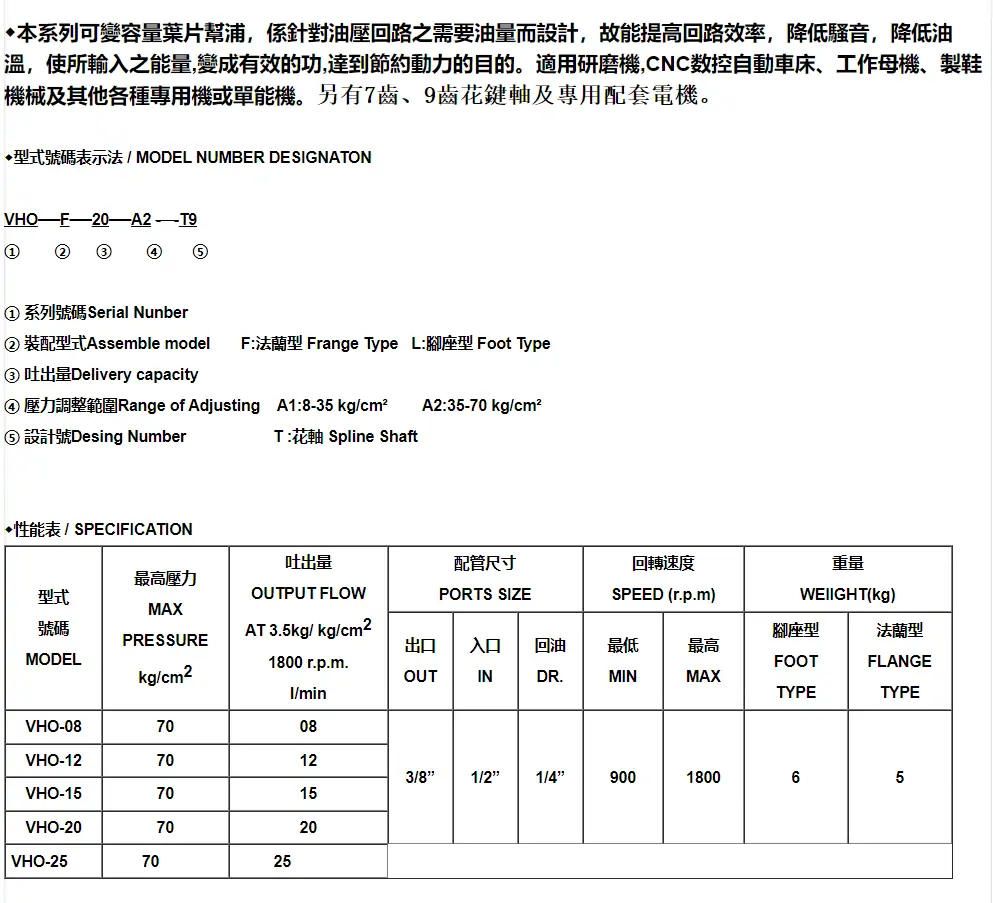

VHO-F 系列

VHO-F-12-A1,VHO-F-12-A2,VHO-F-12-A3,VHO-F-15-A1,VHO-F-15-A2,VHO-F-15-A3,VHO-F-20-A1,VHO-F-20-A2,VHO-F-20-A3

VHPD-L 系列

VHPD-L-4040-A3

VHP-F 系列

VHP-F-20-A2,VHP-F-20-A3,VHP-F-20-A4,VHP-F-30-A2,VHP-F-30-A3,VHP-F-30-A4,VHP-F-30-A4/A3/A2-T9,VHP-F-40-A1,VHP-F-40-A2,VHP-F-40-A3,VHP-F-40-A4,VHP-F-40-A4/A3/A2-T9,VHP-F-54-A1,VHP-F-54-A2,VHP-F-54-A3,VHP-F-54-A4,VHP-F-70-A1,VHP-F-70-A2,VHP-F-70-A3,VHP-F-70-A4,VHP-F-86-A1,VHP-F-86-A2,VHP-F-86-A3,VHP-F-86-A4

VPFE 系列

VPFE-F20C-10,VPFE-F20D-10,VPFE-F25C-10,VPFE-F25D-10,VPFE-F30C-10,VPFE-F30D-10,VPFE-F35C-10,VPFE-F35D-10,VPFE-F40C-10,VPFE-F40D-10

VPS 系列

VPS-16-A1-FR,VPS-16-A2-FR,VPS-16-A3-FR,VPS-16-FR,VPS-23-A1-FR,VPS-23-A2-FR,VPS-23-A3-FR,VPS-23-FR,VPS-70-A1-FR,VPS-70-A2-FR,VPS-70-A3-FR,VPS-70-FR

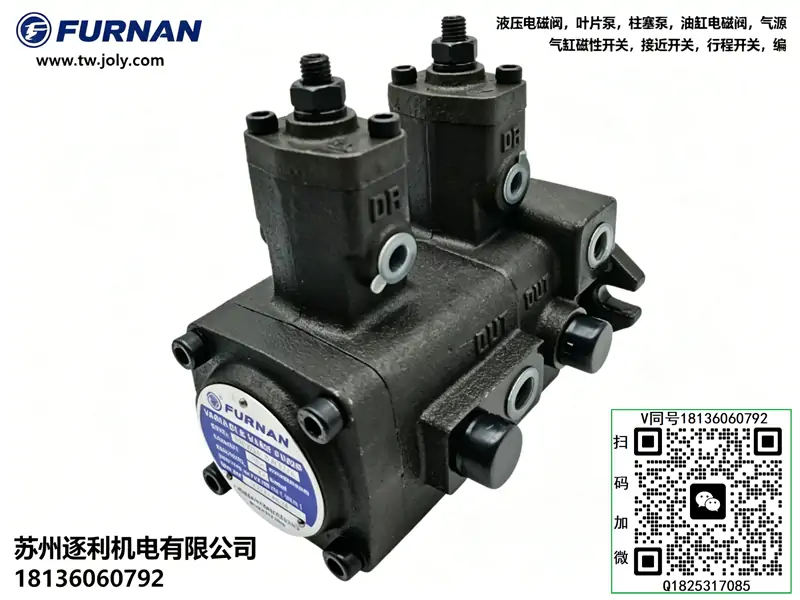

VHID-F-2020-A2 油泵詳解（無品牌）

VHID-F-2020-A2 為雙聯變量葉片泵，雙泵同軸集成、低壓大流量 + 高壓小流量組合，主打節能、低噪、緊湊，適配高低壓復合液壓系統。

一、型號含義

• VHID：雙聯變量葉片泵系列
• F：法蘭安裝（L 為腳座）
• 2020：雙泵排量均為20 mL/r（雙聯等排量）
• A2：壓力調節范圍3.5–7.0 MPa（A1：0.8–3.5 MPa；A3：7.0–10.5 MPa）

二、結構組成（雙聯、變量、壓力補償）

1. 泵體：鑄鐵材質，集成雙吸油口、雙排油口，結構緊湊。
2. 定子與轉子：雙泵各 1 套，轉子開 10–12 槽；葉片高強度合金，離心力 + 背壓貼合定子。
3. 壓力補償機構：每泵獨立壓力補償器，自動變量（壓力升高→排量減?。?，節能降噪。
4. 配流盤：前后配流盤，對稱油窗，壓力平衡、低內泄；青銅材質。
5. 主軸與軸承：主軸合金鋼，雙泵同軸；深溝球軸承，支撐穩定。
6. 軸封與密封：雙唇油封，防塵防漏；耐油橡膠密封件。

三、工作原理（雙聯變量、高低壓復合）

1. 雙泵同軸：電機驅動主軸，雙泵同步旋轉，共用 1 根軸、1 個電機，節省空間與成本。
2. 變量調節：低壓大流量（空載 / 快進）→高壓小流量（負載 / 工進），壓力補償自動切換，無溢流發熱、節能高效。
3. 吸壓油過程：轉子旋轉→葉片外伸→容積增大→吸油；容積減小→壓油；每轉 1 次吸壓油（單作用），流量脈動小。
4. 壓力平衡：定子偏心設計，徑向液壓力平衡，軸負荷小、磨損低、壽命長。

四、核心參數（典型值，20°C 抗磨液壓油）

• 公稱排量：20 mL/r × 2（雙聯）
• 額定壓力：7.0 MPa（A2）
• 最高瞬時壓力：9.0 MPa
• 轉速范圍：600–1800 r/min（推薦 1200–1800）
• 空載流量（1800 r/min）：約36 L/min × 2
• 驅動功率（7 MPa）：約5.4 kW
• 容積效率：≥85%
• 總效率：≥75%
• 重量：約18 kg（法蘭型）
• 油口：吸油 G1"×2，排油 G3/4"×2
• 流體：抗磨液壓油（ISO VG32/46），粘度 12–800 cSt，溫度 15–60°C，清潔度 NAS 10

五、性能特點

• 雙聯節能、高低壓適配：雙泵獨立變量，快進低壓大流量、工進高壓小流量，無溢流損耗、油溫低、省電 30%+。
• 低噪穩定、長壽命：?jiǎn)巫饔?+ 多葉片 + 精密定子曲線，運行≤60 dB；徑向力平衡，軸承負荷小，磨損低、壽命長。
• 結構緊湊、安裝靈活：法蘭 / 腳座可選，體積小、重量輕，適配緊湊空間；可直連電機組成電機泵組合。
• 維護簡單、可靠性強：模塊化結構，易拆裝；易損件（葉片、定子、油封）通用，更換方便。

六、典型應用

• 工業機床：注塑機、壓鑄機、加工中心（快進 / 工進回路）。
• 輕工機械：制鞋機、包裝機、液壓站（高低壓復合需求）。
• 其他：自動化設備、液壓夾具、升降平臺（≤7 MPa，需節能）。

七、使用要點

1. 吸油高度≤500 mm，吸油過濾器80–100 μm，防氣蝕與磨損。
2. 油溫 30–60°C，超 60°C 需冷卻；低于 15°C 預熱，避免啟動磨損。
3. 系統清潔度NAS 10，首次換油 500 小時，后續 2000–3000 小時換油。
4. 聯軸器同軸度≤0.05 mm，防軸承受力不均損壞。
