ALP1A-D-2 是一款小型、標準壓力級外嚙合齒輪泵，核心為1.4 cm3/rev 排量、1500 rpm 下約 2.0 L/min 流量，主打小體積、中高壓、低噪音，廣泛用于精密液壓與小型動力單元。
型號完整釋義
ALP1A-D-2
- ALP：產品系列（標準壓力級齒輪泵）
- 1A：尺寸組別（1A 組，小型，基礎安裝 / 連接尺寸）
- D：安裝形式（法蘭安裝，標準 4 螺栓法蘭）
- 2：流量等級（1500 rpm 時≈2.0 L/min，對應排量1.4 cm3/rev）

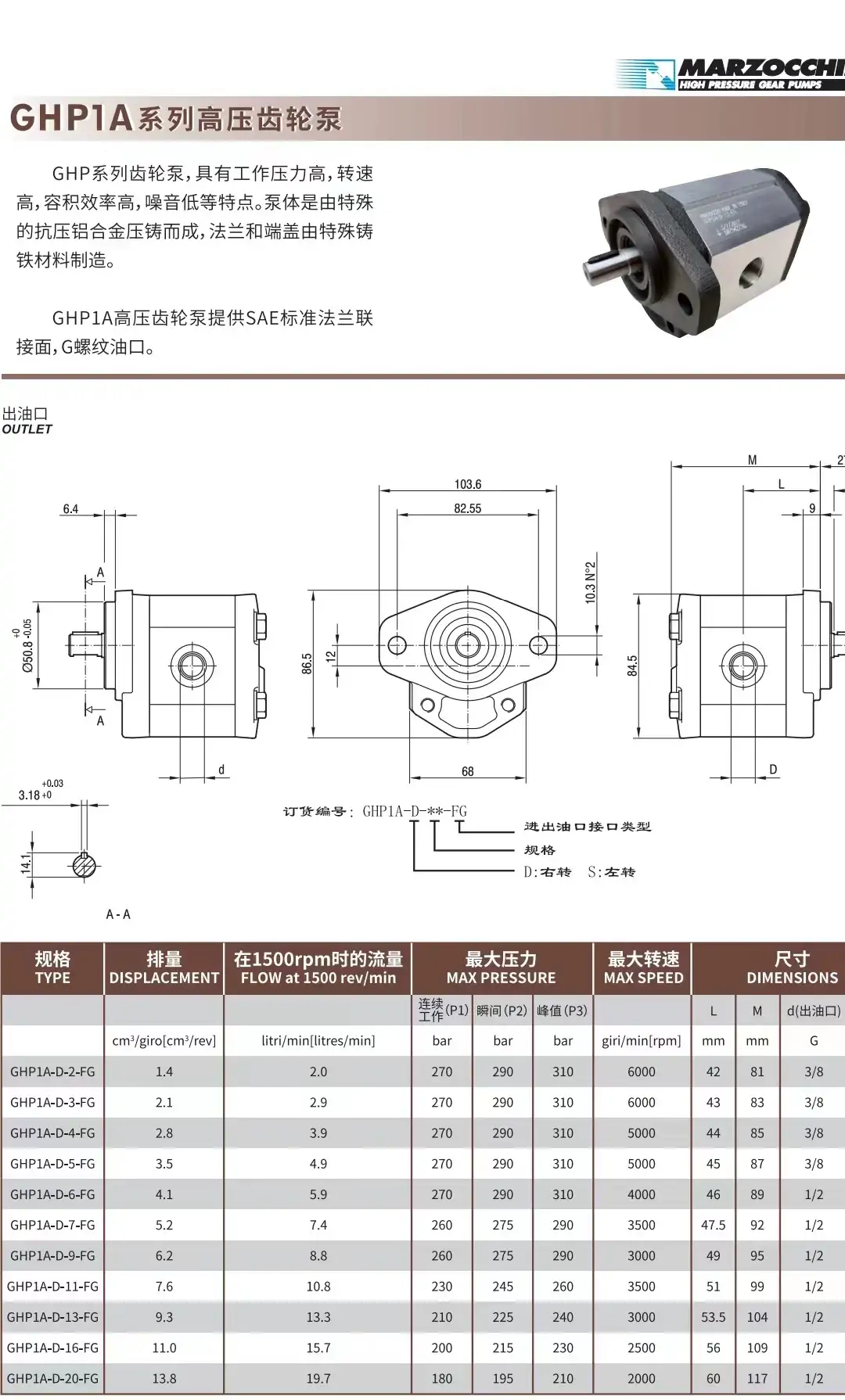

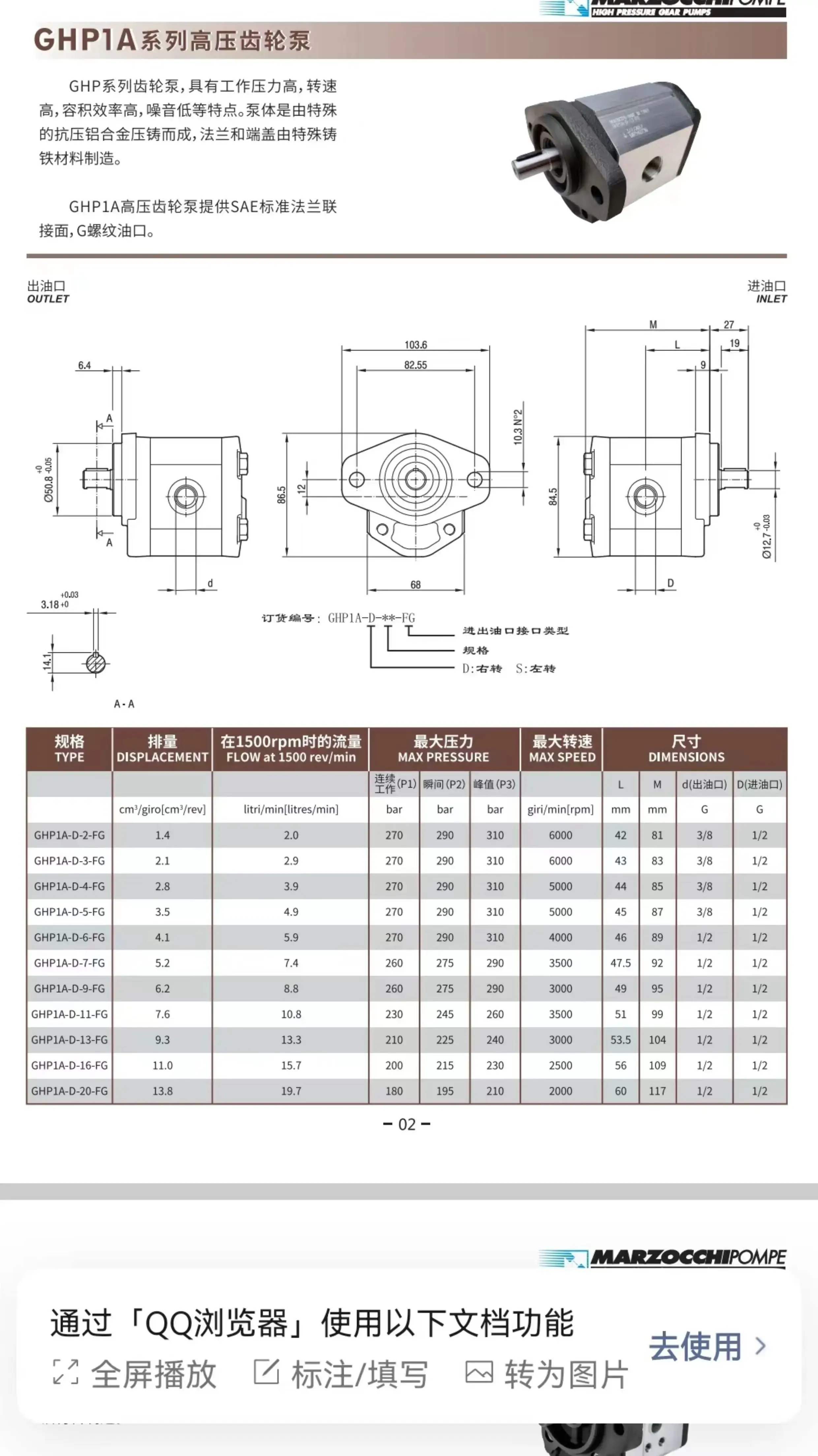

核心技術參數
| 參數項 | 規格值 |
| 理論排量 | 1.4 cm3/rev (1.4 mL/rev) |
| 1500 rpm 流量 | 2.0 L/min |
| 連續工作壓力 | 250 bar (25 MPa) |
| 間歇壓力 (P2) | 270 bar (27 MPa) |
| 峰值壓力 (P3) | 290 bar (29 MPa) |
| 轉速范圍 | 500–6000 rpm（額定 1500 rpm） |
| 容積效率 | ≥92%（額定工況） |
| 機械效率 | ≥89% |
| 適用介質 | 礦物液壓油（L-HM32/46/68）、合成液壓油 |
| 粘度范圍 | 10–80 cSt（推薦 20–45 cSt） |
| 工作溫度 | -20℃ 至 +80℃ |
| 泵體材質 | 高強度鋁合金 |
| 法蘭 / 端蓋 | 鑄鐵（高壓穩定） |
| 齒輪 / 軸 | 滲碳淬火合金鋼（高精度、耐磨） |
| 密封 | 丁腈橡膠（NBR）骨架油封 + 高壓耐磨墊 |
| 安裝法蘭 | 2 或 4 孔標準矩形法蘭（SAE / 歐洲標準） |
| 軸伸 | 圓柱平鍵軸（直徑約 12–14 mm） |
| 油口 | 進油：9/16"-18 UNF；出油：3/4"-16 UNF |
| 重量 | ≈1.8–2.2 kg |
結構與工作原理
- 核心結構：鋁合金泵體、鑄鐵前后蓋、一對高精度漸開線齒輪、浮動側板軸向補償（高壓自動貼緊，減少內泄）、雙重軸封、吸壓油口緩沖槽。
- 原理：齒輪旋轉形成容積變化 —— 吸油腔容積擴大吸油，壓油腔容積縮小壓油，流量與轉速嚴格成正比（Q = 排量 ×n÷1000）。
性能特點
- 小排量精準供油：1.4 cc/rev 小排量，適合精密夾緊、潤滑、小型執行器。
- 中高壓穩定：250 bar 連續壓力，鑄鐵端蓋 + 軸向補償，高壓下效率衰減小。
- 低噪低脈動：精密齒輪 + 緩沖油口，噪音≤72 dB (A)，脈動小。
- 緊湊輕量化：全鋁殼體 + 小型法蘭，安裝空間小、重量輕。
- 互換性強：標準法蘭 / 油口 / 軸伸，通用安裝接口。
典型應用
- 工業機床：夾具夾緊、導軌潤滑、尾座液壓、小型動力單元。
- 工程機械：微型叉車、滑移裝載機、高空作業平臺輔助系統。
- 農業機械：小型農機液壓控制、播種 / 施肥精準供油。
- 測試設備：液壓試驗臺、壓力 / 流量標定、實驗室精密液壓。
- 自動化：機器人關節、小型液壓工作站、包裝機械。
安裝與使用要點
- 轉向：順時針（軸端視），嚴禁反轉。
- 同軸度：聯軸器同軸度≤0.05 mm，用彈性聯軸器。
- 吸油：吸油過濾器≤25 μm，吸高≤0.5 m，管路無漏氣。
- 壓力保護：系統必裝溢流閥，限制壓力≤250 bar。
- 磨合期：空載 10 分鐘→50% 壓力 10 分鐘→額定壓力運行。
常見故障與排除
- 流量不足：吸空、轉速低、內泄大 → 查漏氣、調轉速、檢修浮動側板。
- 壓力上不去：溢流閥故障、密封損壞 → 檢修溢流閥、更換軸封 / 側板。
- 噪音大：吸空、同軸度差、軸承磨損 → 優化吸油、校正同軸度、換軸承。
- 漏油：密封老化、安裝不當 → 更換 NBR/FKM 密封、規范安裝。
選型提示
- 按流量 = 1.4×n÷1000匹配轉速（n=rpm）。
- 高溫（>80℃）或特殊介質選FKM 氟橡膠密封。
- 需集成壓力保護可選 \\ 帶內置溢流閥（FG）\\ 版本。
