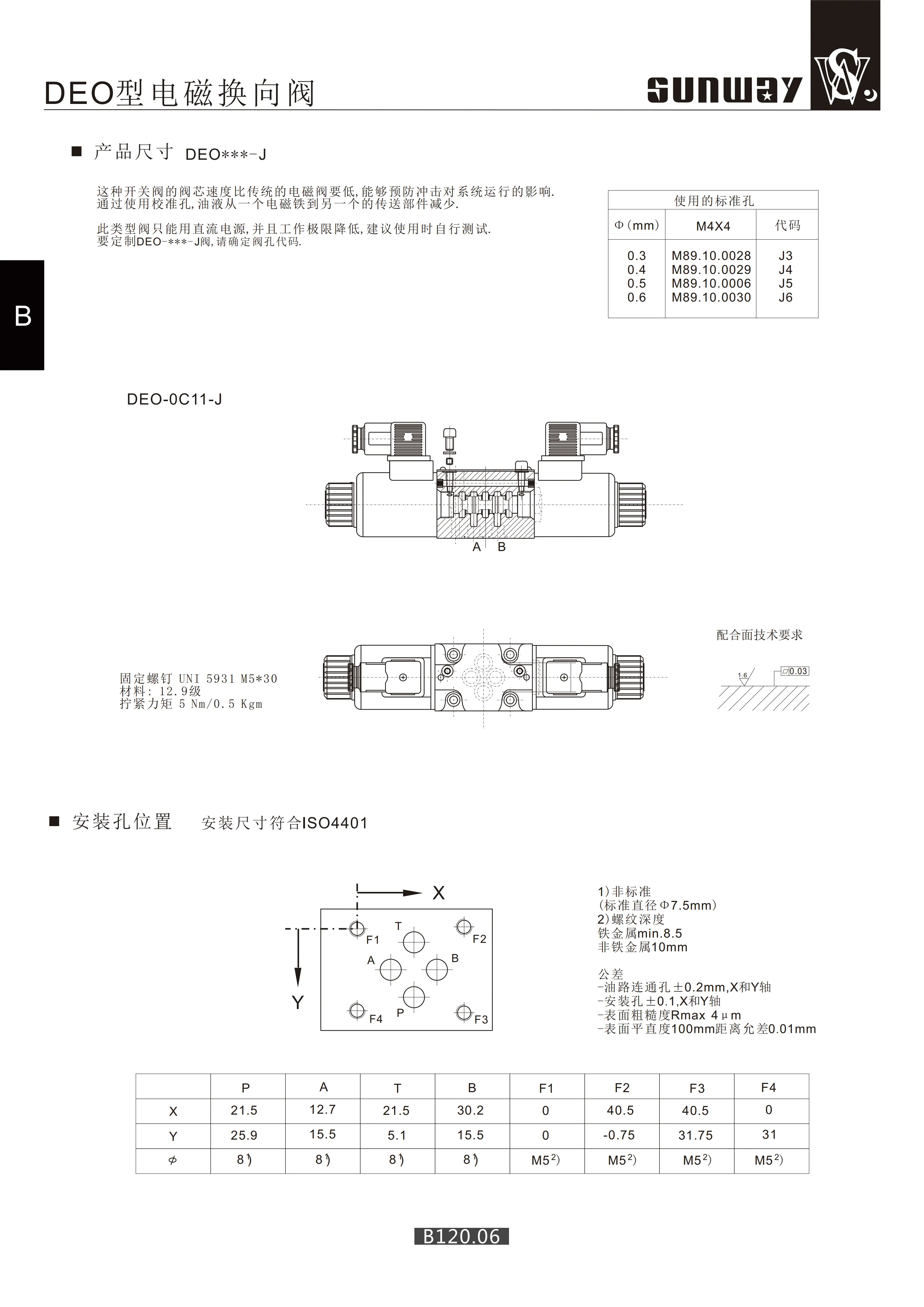

SUNWAY液壓油泵VP-SF-20-D VP-SF-30 15 40 VP20液壓站變量葉片泵

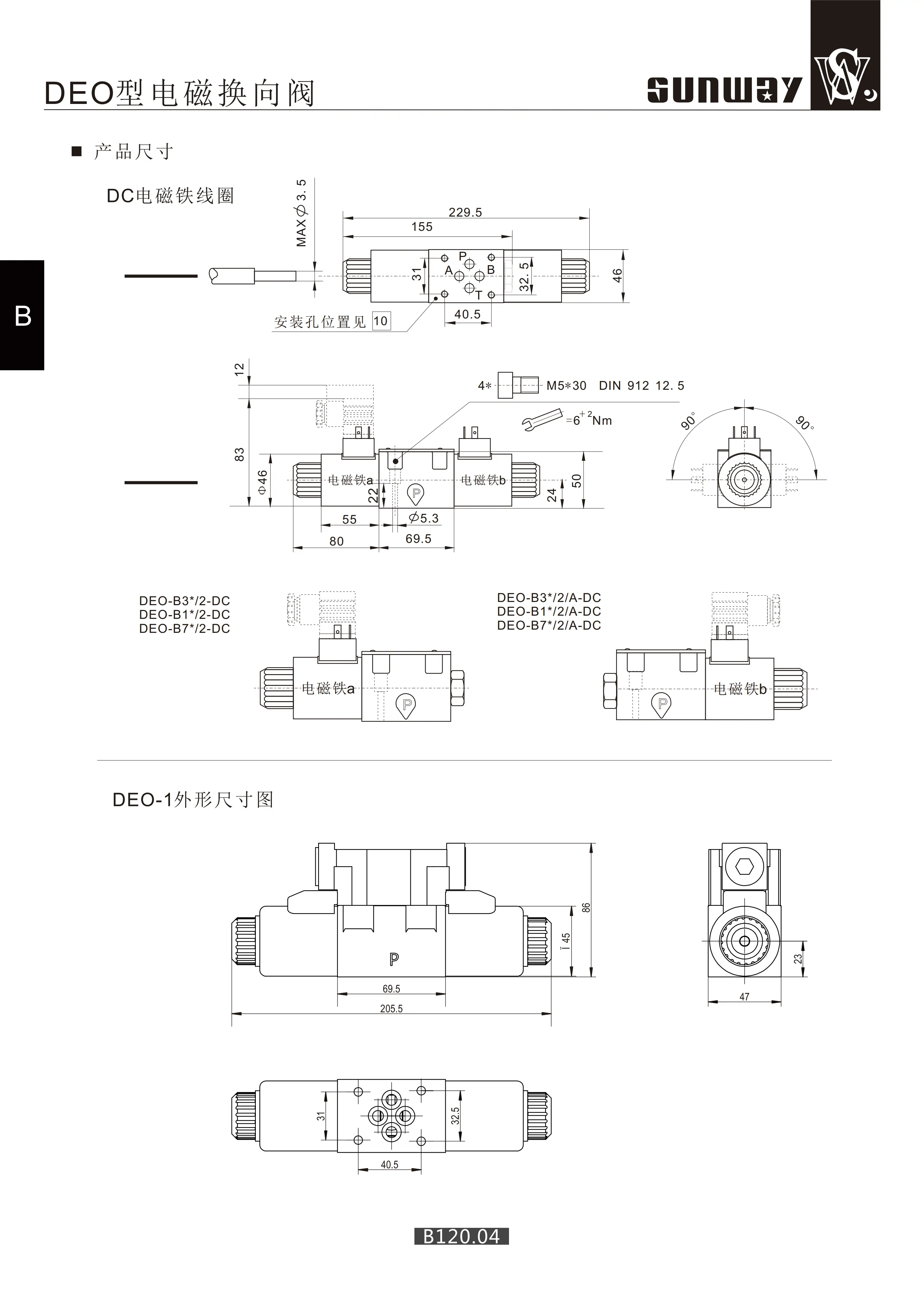

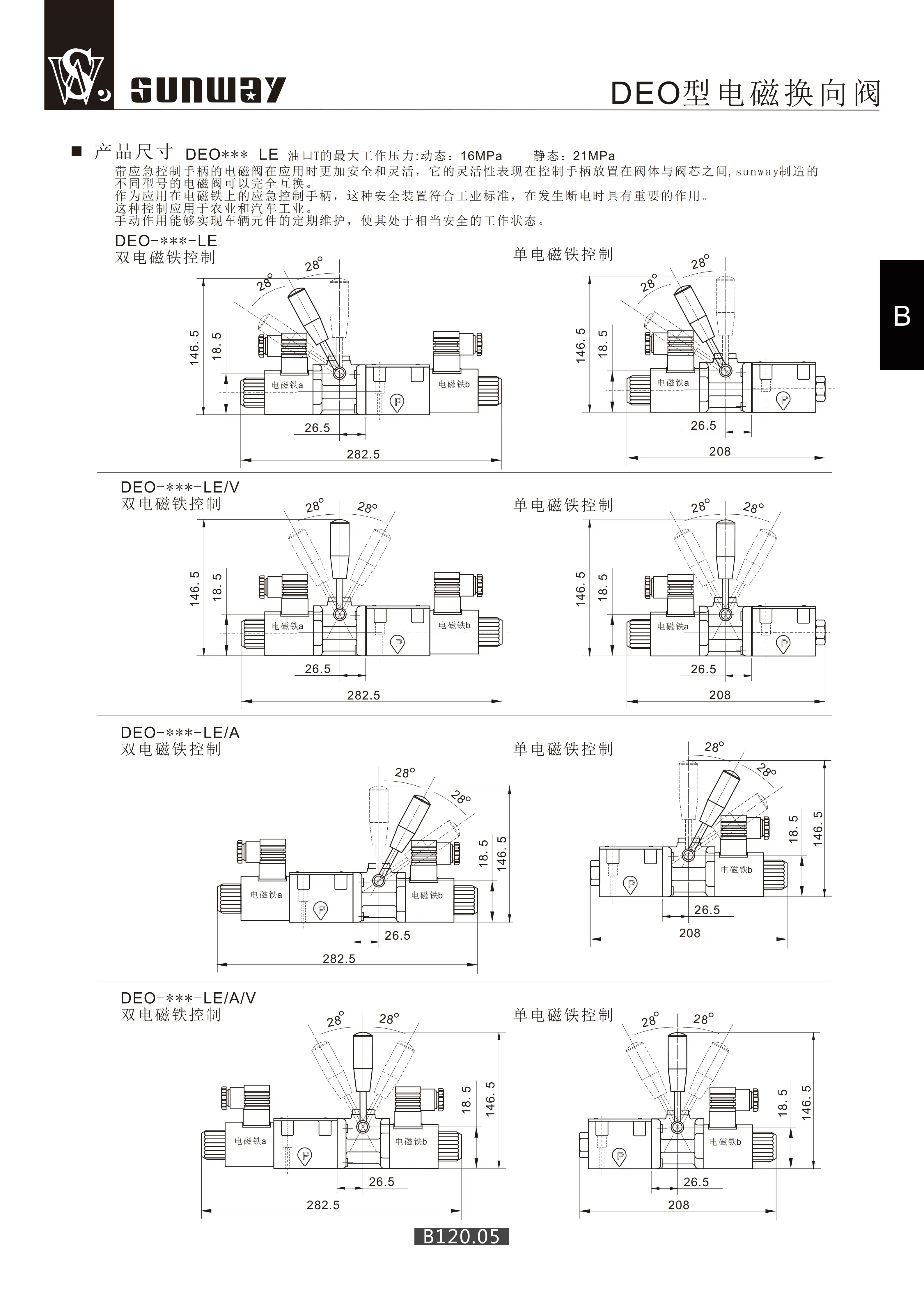

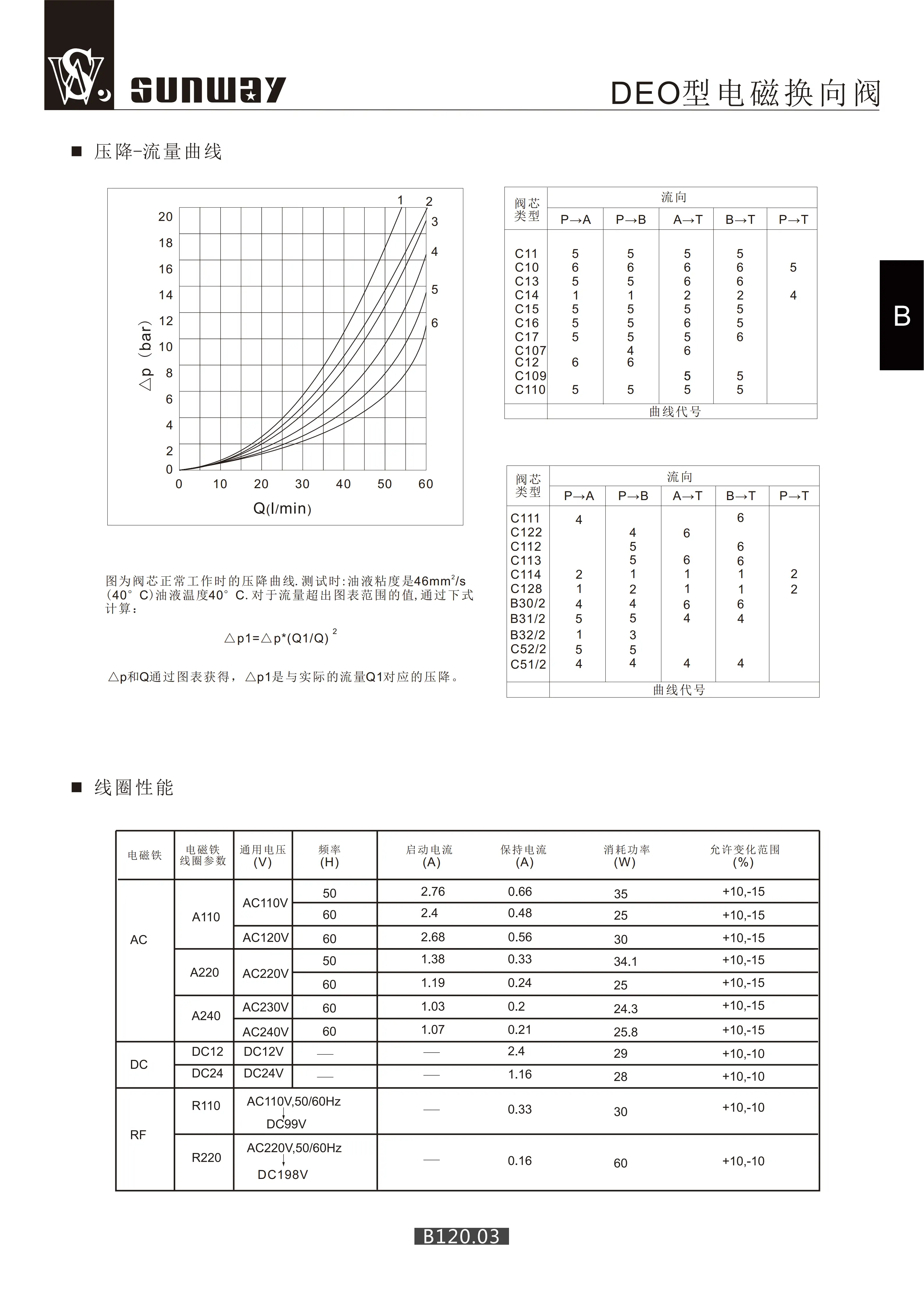

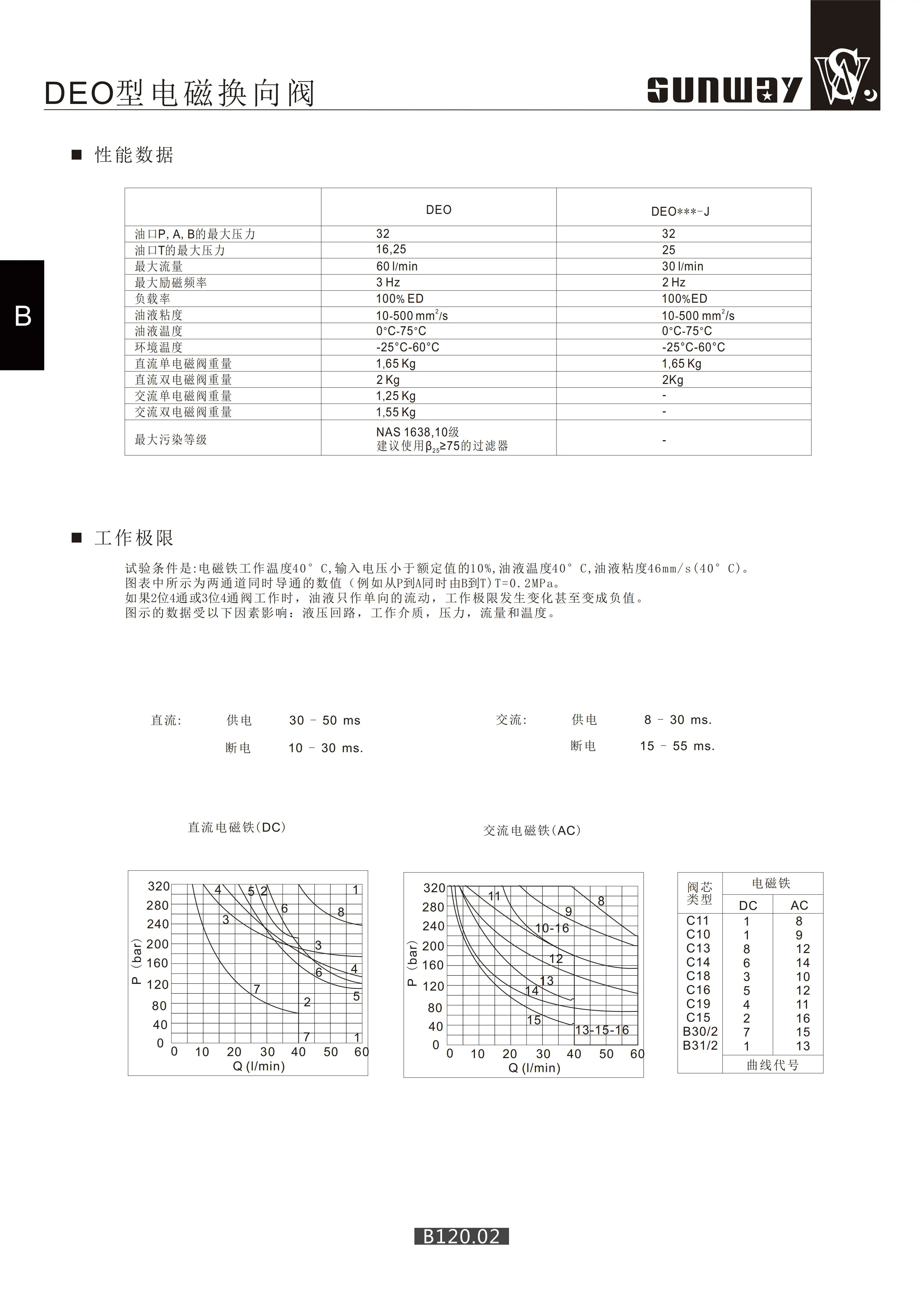

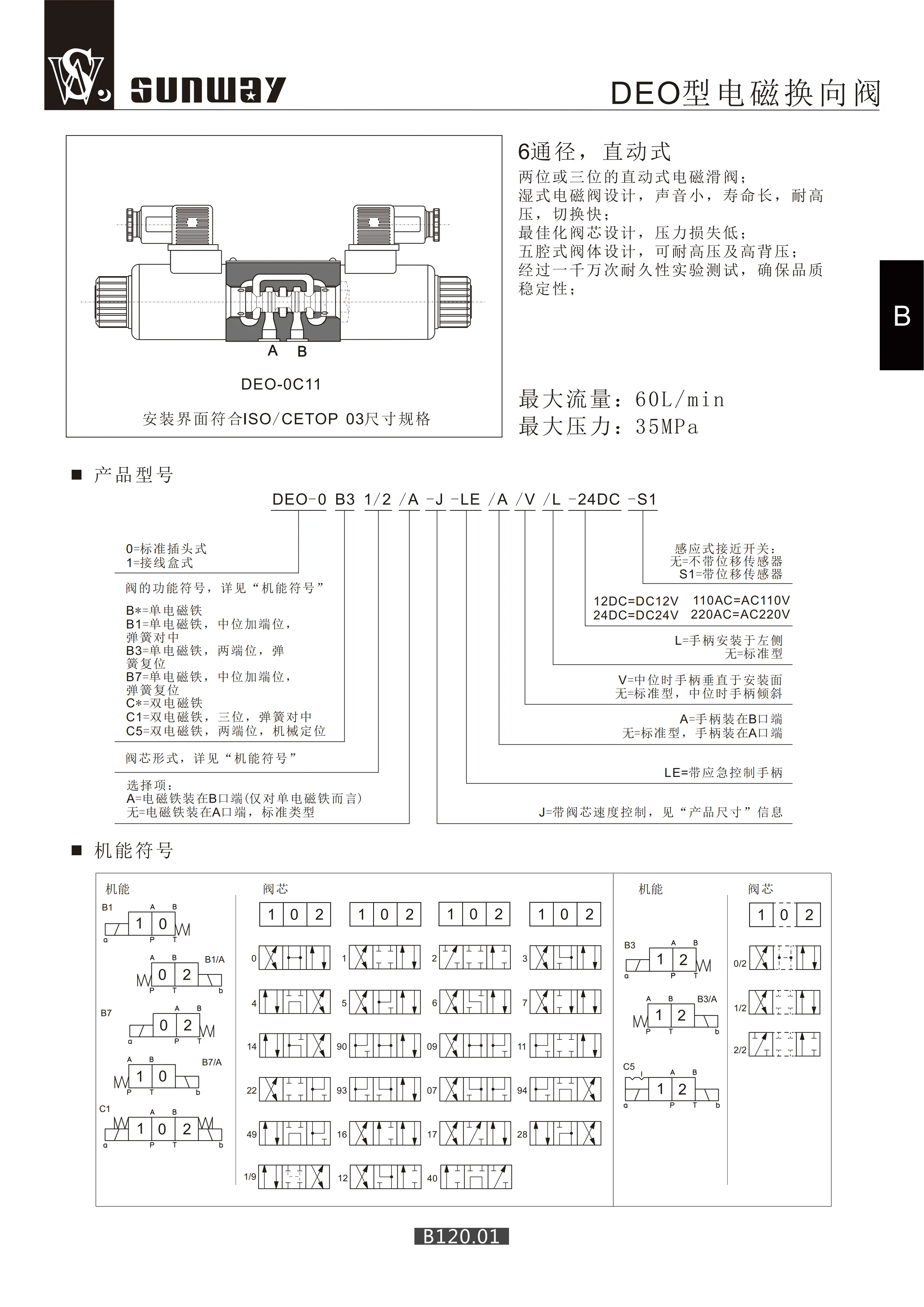

DEO-0B1/2A-24DC
DEO-0B31/2-24DC
DEO-0C10-24DC
DEO-0C11-24DC
DEO-0C13-24DC
DEO-0C14-24DC
DEO-0C15-24DC
DEO-0C16-24DC
DEO-0C51/2-24DC
DEO-0C51/2-24DC
DFO-1C10-24DC
DFO-1C10-24DC HY

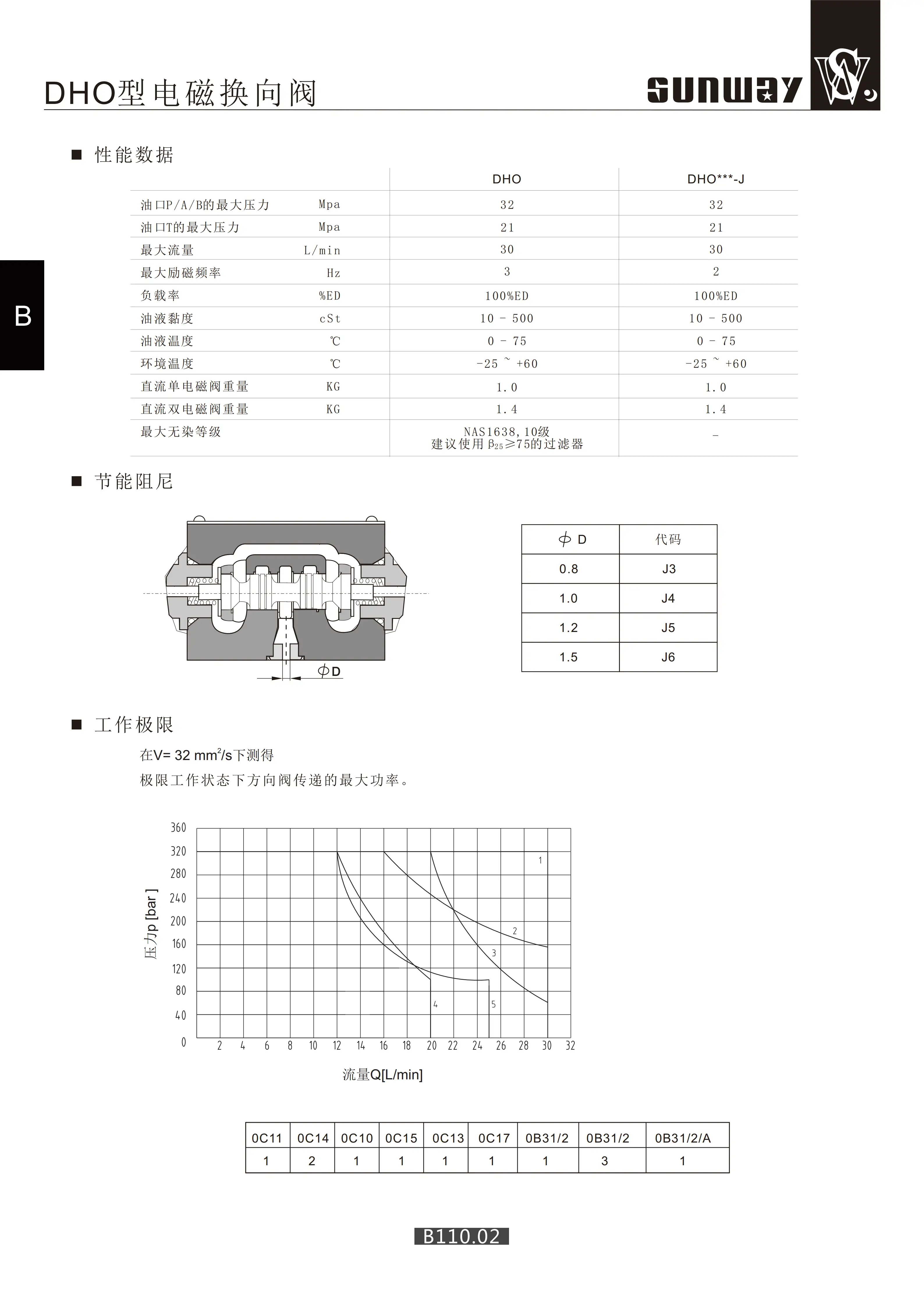

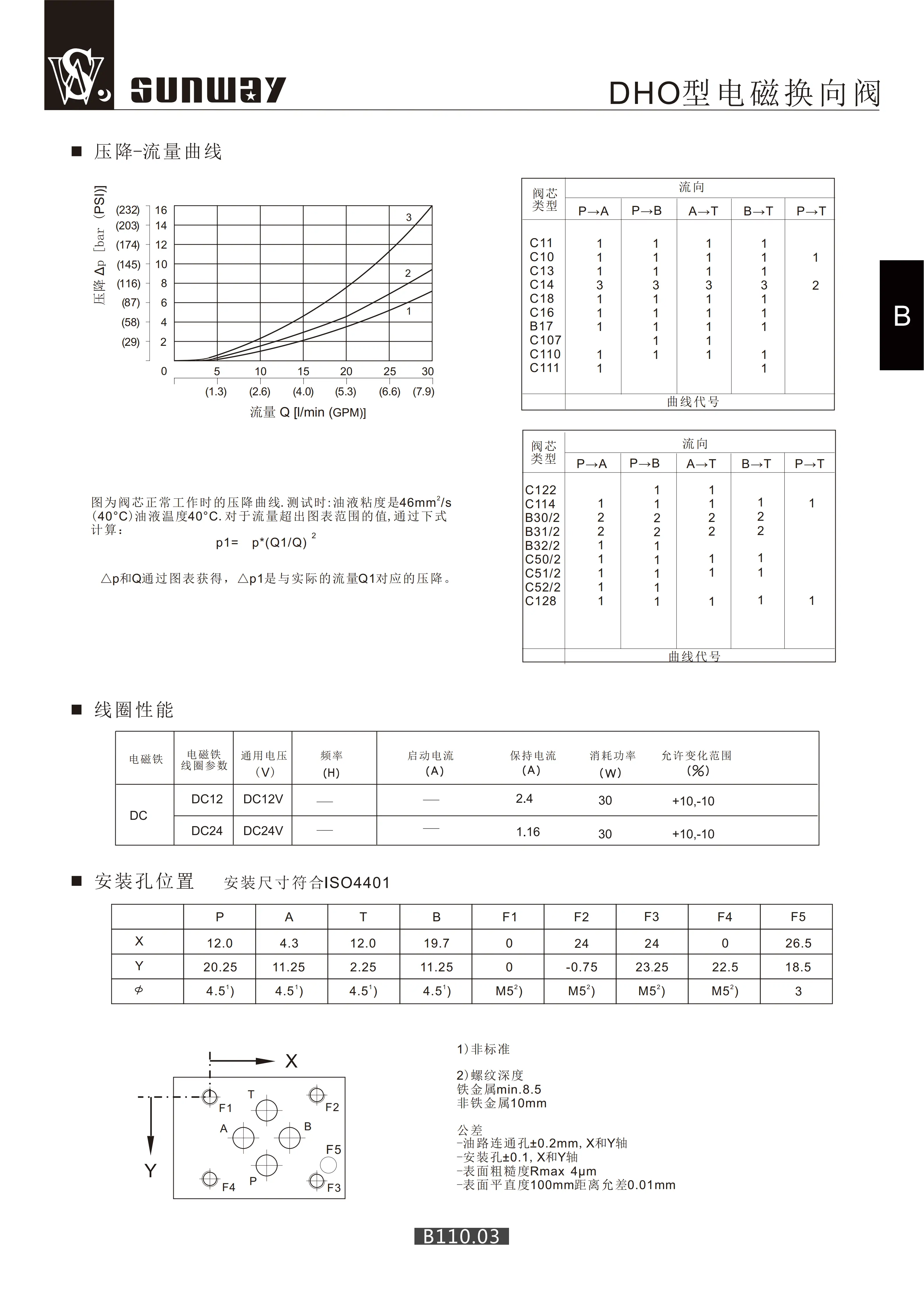

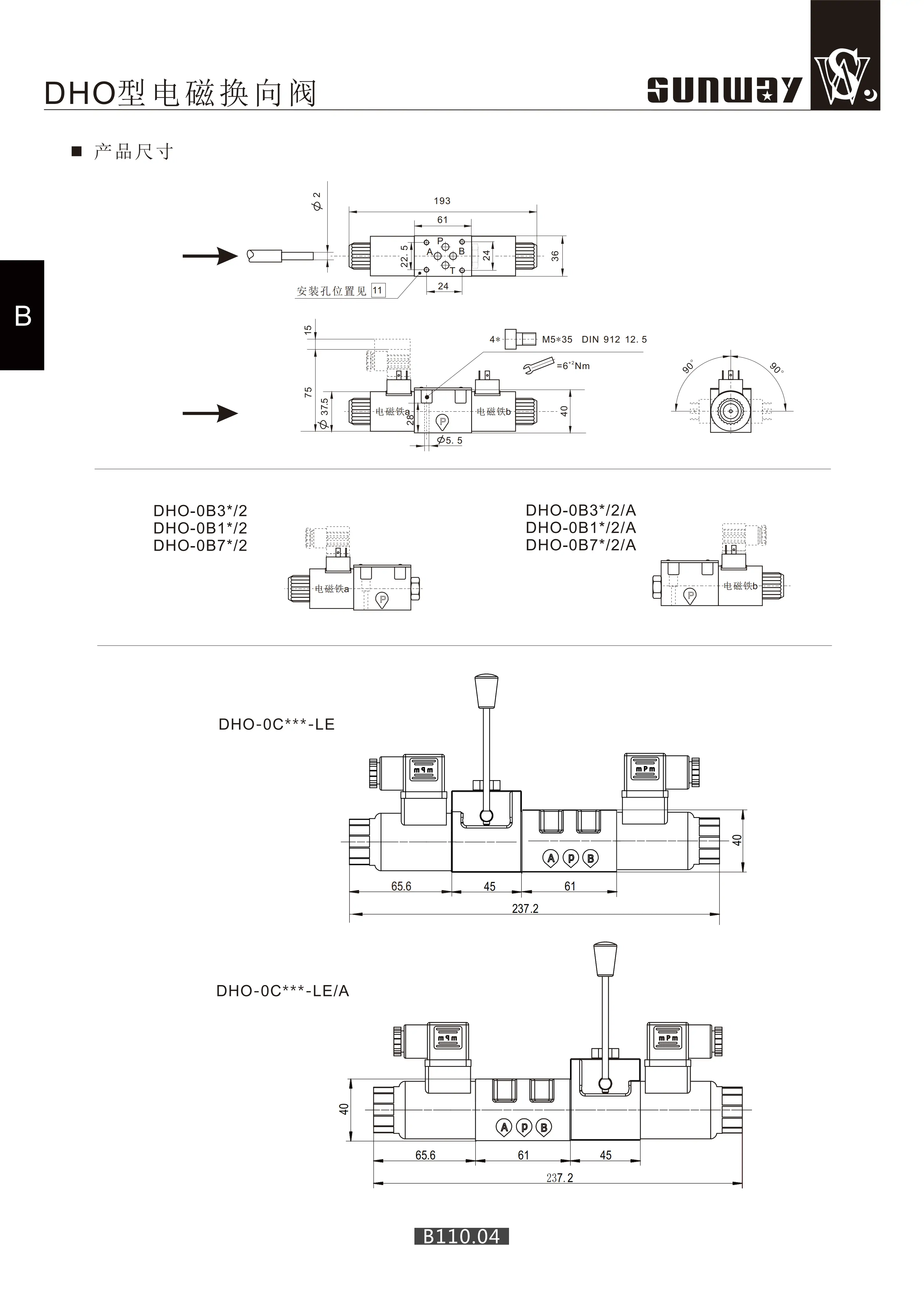

DHO-0B31/2-* 12V/24V線圈
DHO-0C11-* 12V/24V線圈
DHO-0C13-* 12V/24V線圈
DHO-0C14-* 12V/24V線圈
DLKZOR-TEB-SN-NP-140
SPRM6-A-0B1-S5/24
SPRM6-A-0C1-S3/24
SWRPEH10-C4B-100L-G24/A1
VP-SF-20-D 是一款低壓變量葉片泵，核心為壓力補償變量結構，依據負載自動調節排量，具備節能、低噪、安裝便捷的特點，是液壓系統常用動力源。
一、型號釋義
- VP：Variable Vane Pump（變量葉片泵）
- SF：Pressure Compensating Type（壓力補償型）
- 20：公稱排量（約 20 cm3/r，1800 r/min 時額定流量約 20 L/min）
- D：壓力等級 / 出口規格（對應最大工作壓力約 7 MPa，出口螺紋 G1"）
二、核心技術參數
| 參數 | 數值 | 備注 |
| 最大工作壓力 | 7 MPa（約 70 bar） | 壓力補償上限 |
| 額定流量 | 20 L/min（1800 r/min） | 對應公稱排量 20 cm3/r |
| 轉速范圍 | 800–1800 r/min | 推薦 1800 r/min |
| 輸入功率 | 約 1.5 kW（1800 r/min、7 MPa） | 適配 0.75–1.5 kW 電機 |
| 吸油口 | G1 1/4" | 推薦管徑≥32 mm |
| 壓油口 | G1" | 推薦管徑≥25 mm |
| 泄油口 | M22×1.5 | 必須回油箱，背壓≤0.03 MPa |
| 工作油溫 | 15–60 ℃ | 最佳 40 ℃左右 |
| 液壓油粘度 | 30–50 cSt（40 ℃） | 推薦 ISO VG32 |
| 重量（腳座型） | 約 9.5 kg | 法蘭型約 5.0 kg |
| 安裝方式 | 腳座 / 法蘭 | 直連電機，同軸度≤0.05 mm |
三、結構與工作原理
1. 核心結構
- 泵體：鑄鐵材質，集成流道
- 轉子 - 定子組件：偏心距可變，決定排量
- 葉片：數片裝于轉子槽，靠離心力貼緊定子
- 壓力補償機構：彈簧 + 柱塞，根據負載壓力自動調節偏心
- 配油盤：兩端密封，分隔吸 / 壓油腔
2. 工作原理
- 吸油：轉子旋轉，葉片伸出，密封腔容積增大，吸油
- 壓油：葉片縮進，容積縮小，壓油
- 變量補償：低負載：壓力低，彈簧推柱塞，增大偏心，大流量輸出高負載：壓力升高，壓縮彈簧，減小偏心，小流量輸出達設定壓力（7 MPa）：偏心為 0，零流量，僅保壓
四、關鍵功能與調節
1. 壓力調節
- 結構：泵體頂部設壓力調節螺絲
- 操作：左轉升壓、右轉降壓；調畢鎖緊螺絲
- 范圍：0–7 MPa，出廠通常設 3–5 MPa
2. 流量調節
- 結構：側面設流量調節螺絲
- 操作：左轉增流、右轉減流；調畢鎖緊螺絲
- 范圍：額定流量的 50–100%，按需匹配系統
3. 保護機制
- 泄油背壓保護：泄油管必須插入油箱油面下，背壓≤0.03 MPa，否則損壞油封
- 過載保護：達 7 MPa 自動限壓，避免電機過載
五、性能特點
- ? 節能高效：低負載大流量、高負載小流量，減少功率損耗
- ? 低噪平穩：動靜平衡設計，運行噪音≤65 dB，適配機床 / 室內
- ? 安裝便捷：可直連電機，無需額外支架，節省空間
- ? 維護簡單：結構緊湊，易拆解更換葉片 / 配油盤
六、選型與匹配要點
- 電機匹配：功率公式：P = p×Q/(60×η)（η≈0.8）例：7 MPa、20 L/min → 約 1.5 kW，選 1.5–2.2 kW 電機
- 系統壓力：若系統壓力 < 5 MPa，可選用更低壓力等級（如 B/C 型）
- 油液要求：必須清潔，過濾精度≥20 μm；油溫超 60 ℃需加裝冷卻器
- 安裝注意：吸油高度≤0.5 m，管路密封良好，防止氣蝕
七、常見故障與排除
| 故障 | 原因 | 對策 |
| 壓力上不去 | 壓力調節螺絲松動、彈簧疲勞、內泄大 | 重調壓力、更換彈簧、檢修泵體 |
| 流量不足 | 轉速過低、流量調節不當、吸油不暢 | 提至 1800 r/min、校準流量、檢查吸油管 / 濾網 |
| 噪音過大 | 吸空、油液粘度偏高、定子磨損 | 排空氣、換 ISO VG32 油、更換定子 |
| 溫升過高 | 負載過高、泄油背壓大、油液污染 | 降負載、規范泄油回路、換油過濾 |
| 漏油 | 油封老化、接頭松動 | 更換油封、緊固接頭 |
八、典型應用
- 機床：車床、銑床、磨床的液壓系統
- 注塑機：合模 / 射膠壓力調節
- 液壓工作站：小型液壓動力單元
- 工裝夾具：工件夾緊 / 松開控制
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.nochef.cn/yyyb/818.html
