美國SUNNY海特克注塑機HG0/1/2-25/32/40/50/63/80-01R-VPC齒輪泵

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC

CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R

CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R

CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，

HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32

HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00

SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18

SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18

SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18

SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

HG2-80 為高壓大排量固定排量內嚙合齒輪泵，核心壓力規格：額定 31.5 MPa、峰值 35 MPa，屬 HG2 系列大流量高壓段，適配伺服液壓系統。

一、核心技術參數（重點：壓力規格）

• 類型：固定排量內嚙合齒輪泵（軸向+徑向間隙自動補償式）
• 理論排量：80 mL/r（81.4 cc/rev）
• 壓力規格（核心）額定工作壓力：31.5 MPa（315 bar）瞬時峰值壓力：35 MPa（350 bar）連續工作壓力：建議 ≤ 28 MPa（延長壽命）
• 轉速范圍最高連續轉速：3000 r/min最低穩定工作轉速：200 r/min
• 適用介質：礦物型抗磨液壓油（推薦 ISO VG46）、合成液壓油
• 工作油溫：-15℃ ～ 80℃（推薦 25～55℃）
• 油液清潔度：≤ ISO 18/15（高壓工況需嚴格控制雜質）
• 容積效率：≥ 92%（額定壓力、額定轉速下）
• 重量：約 43 kg

二、結構與工作原理

1. 核心結構

由高強度鑄鐵泵體、主動小齒輪、內齒圈、月牙隔板、軸向壓力補償側板、徑向補償滑塊、滑動軸承、前后端蓋、密封組件構成。

• 雙補償設計：高壓油驅動側板貼緊齒輪端面、徑向滑塊自動補償齒頂間隙，高壓下內泄極小。
• 低噪結構：加厚殼體+內嚙合消音設計，流量脈動遠低于外嚙合泵。

2. 工作原理

主動軸帶動小齒輪旋轉，內齒圈同步嚙合；齒間容積擴大吸油、縮小壓油，月牙板分隔吸/壓油腔；補償機構動態密封，實現高壓、低脈動、高效率供油。

三、性能特點

1. 高壓穩定：31.5 MPa 額定壓力、35 MPa 峰值，保壓性能強
2. 大流量高效：80 mL/r 排量，3000 r/min 時流量約 240 L/min
3. 超低噪音脈動：內嚙合+消音結構，適合精密液壓回路
4. 寬轉速適配：200 r/min 穩定工作，完美匹配伺服變頻驅動
5. 抗污染耐用：滑動軸承+大齒間間隙，雜質耐受性優于葉片泵
6. 壽命長：無易損件，適合連續/頻繁啟停、保壓工況

四、典型應用場景

• 大型注塑機、壓鑄機、液壓機伺服主油泵
• 工程機械、重型機械大流量高壓液壓站
• 冶金設備、橡塑機械、機床高壓節能液壓系統
• 對壓力穩定性、低噪音、低脈動有嚴格要求的工業回路

五、安裝與維護要點

• 采用撓性聯軸器，嚴格對中，禁止軸端徑向/軸向力
• 吸油高度 ≤ 500 mm，吸油管通暢，防止氣蝕
• 首次啟動注滿油、空載排氣，嚴禁干轉
• 禁止長期超壓（>31.5 MPa）、超速運行
• 定期換油（2000–3000 小時）、更換吸油濾芯

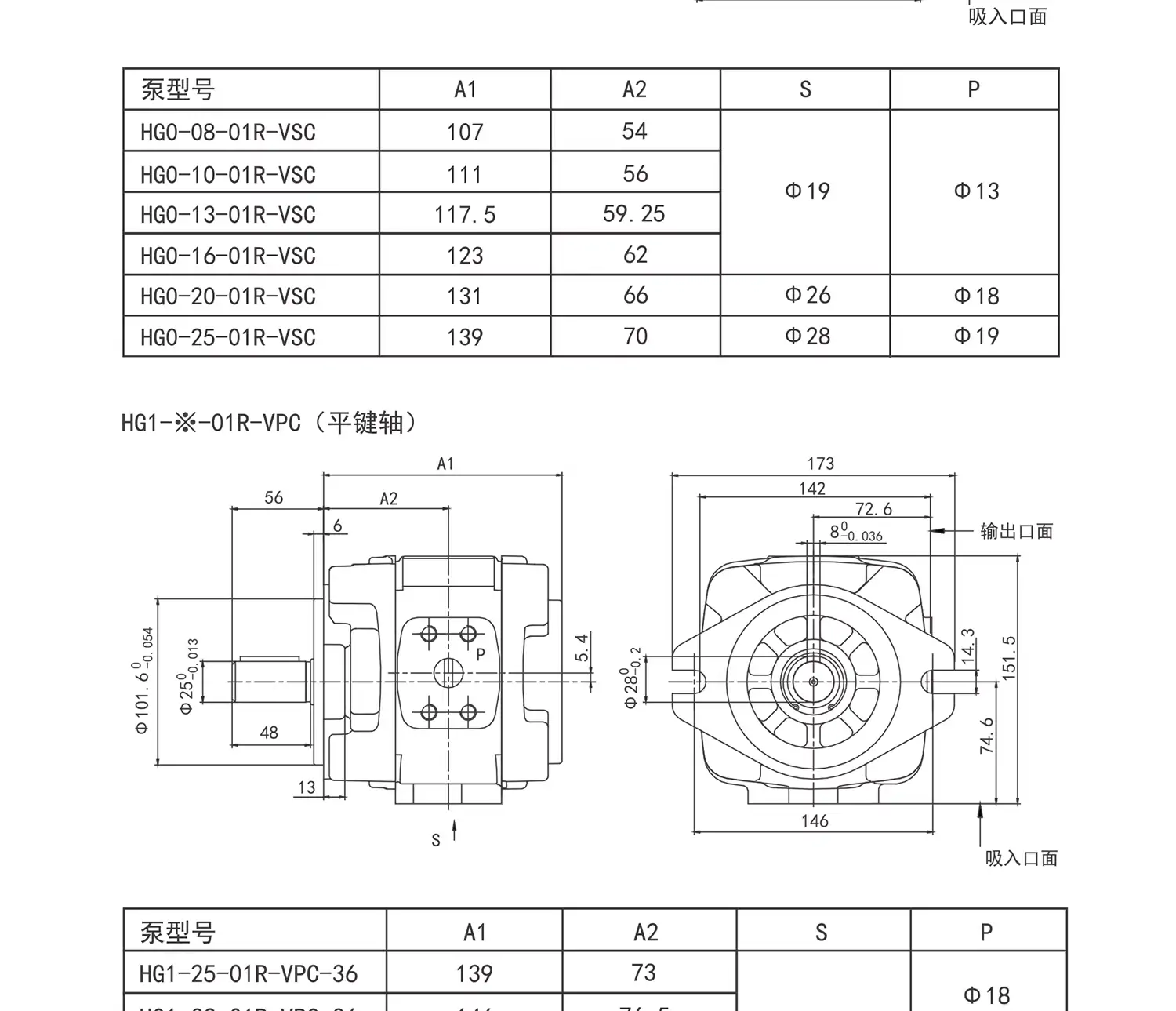

六、HG2 系列同規格壓力參數對照
