美國桑尼SUNNY齒輪泵HG1-25-01R-VPC、HG1-32-01R-VPC海特克齒輪

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC

CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R

CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R

CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，

HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32

HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00

SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18

SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18

SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18

SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

HG1-25 是標準系列中的 高壓內嚙合齒輪泵，屬于定量泵，主打高壓、低噪、高效，專為伺服液壓系統優化設計。

一、型號含義（以 HG1-25-01R-VPC 為例）

• HG1：系列代號（中排量系列，25~63 cc/rev）
• 25：理論排量 25 cc/rev（毫升/轉）
• 01：設計/安裝版本
• R：旋轉方向（R=順時針，從軸端看）
• VPC / VSC：軸伸與法蘭規格VPC：標準平鍵軸（常用）VSC：花鍵軸（ANSI 17T）

二、核心技術參數

• 類型：內嚙合齒輪泵（定量）
• 排量：25 mL/r
• 額定壓力：31.5 MPa（315 bar）
• 峰值壓力：35 MPa（350 bar）（間歇）
• 轉速范圍：200 ~ 3000 r/min
• 容積效率：≥ 95%（高壓工況）
• 流量（1500 rpm）：約 37.5 L/min
• 適用油液：礦物液壓油（粘度 20~68 mm2/s）
• 重量：約 9.2 kg
• 安裝法蘭：SAE 3000
• 油口：吸油 SAE 1-1/4"、壓油 SAE 3/4"

三、結構與工作原理

核心結構：

• 主動小齒輪、內齒圈、月牙隔板（ Crescent ）
• 前/中/后殼體、軸向/徑向補償側板、滑動軸承
• 工作原理：

1. 小齒輪帶動內齒圈同向旋轉。
2. 吸油區：輪齒脫離嚙合，容積擴大吸油。
3. 壓油區：輪齒進入嚙合，容積縮小壓油。
4. 月牙板隔離吸/壓油腔，實現連續供油。

四、主要性能特點

1. 雙壓力補償：軸向+徑向自動補償，低轉速/低粘仍高效。
2. 超低噪音：特殊齒形+消音結構，脈動極小。
3. 高壓長壽命：31.5 MPa 連續，35 MPa 峰值。
4. 伺服適配：200~3000 rpm 寬轉速，響應快、保壓穩。
5. 抗污染強：內嚙合結構對雜質不敏感。
6. 可組合：單泵串聯成雙聯泵（HG11/HG21等）。

五、典型應用

• 注塑機、壓鑄機（伺服節能系統）
• 液壓機、剪板機
• 叉車、工程機械
• 工業液壓站、機床

六、常見型號

• HG1-25-01R-VPC（平鍵軸，標準）
• HG1-25-01R-VSC（花鍵軸）

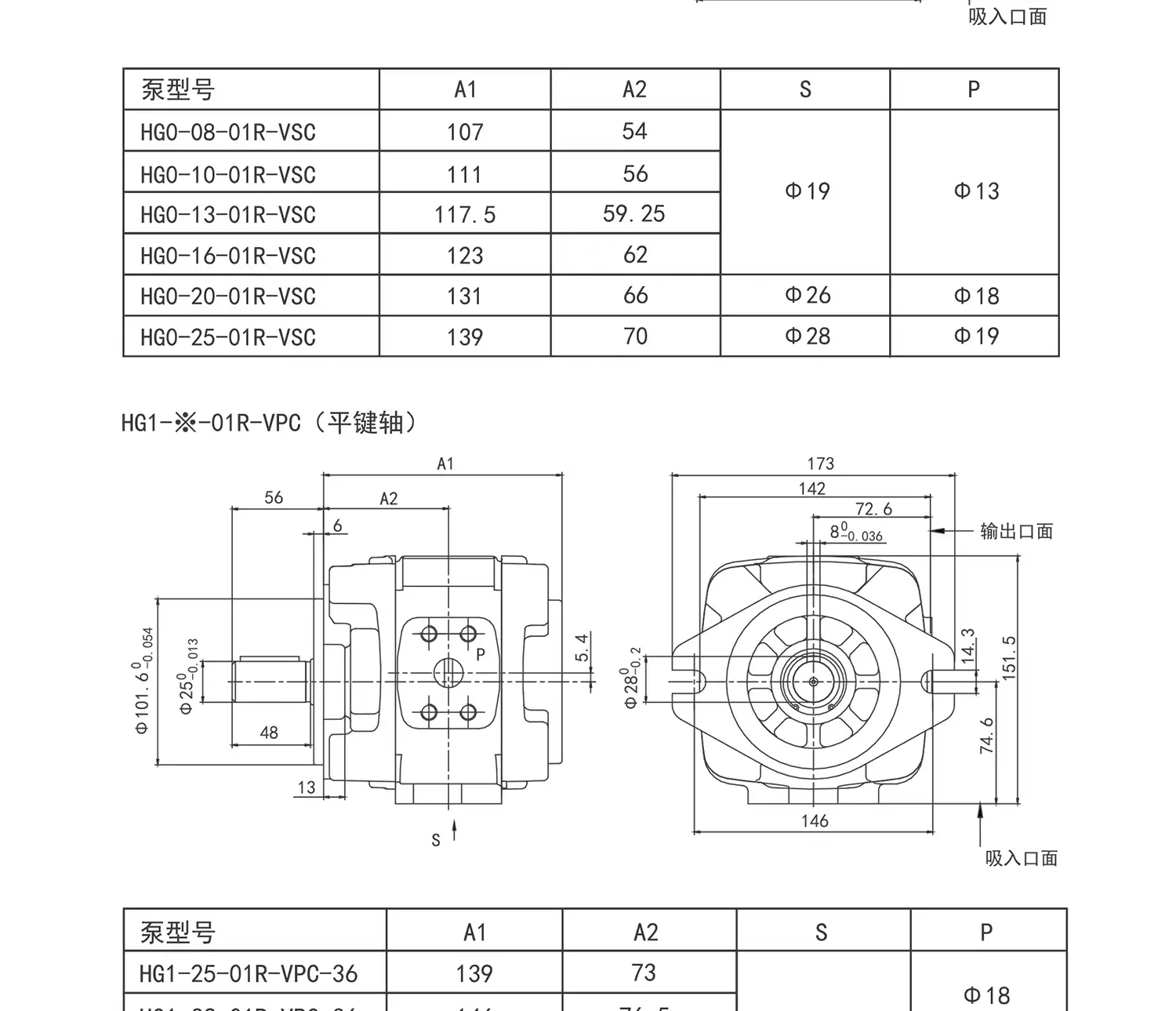

七、安裝與尺寸（參考）

• A1（總長）：139 mm
• A2（法蘭到軸端）：73 mm
• 軸徑（VPC）：φ20 mm
• 法蘭：SAE 3000

八、選型要點

• 排量：按流量 Q = 排量 × 轉速 ÷ 1000
• 壓力：系統額定壓力 ≤ 31.5 MPa
• 轉速：伺服系統常用 300~1500 rpm
• 軸伸：VPC（平鍵）通用；VSC（花鍵）高負載
• 總結：HG1-25 是25 cc 級高壓內嚙合泵，低噪、高效、耐污染，是伺服液壓系統的主流選擇。
