REXPOWER電磁閥SHD-02G-2B2 SHD-02G-2B3 SHD-02G-2B8

1. SHD 系列

SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33

2. SWDH 系列

SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D

3. WDH 系列

WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D

4. DMT 系列

DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6

5. DMG 系列

DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6

6. MTC 系列

MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I

7. MGV 系列

MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3

8. CCV 系列

CCV-04,CCV-08,CCV-16,CCV-20,CCV-24

9. CR 系列（CRD/CRV/CRP）

CRD-02,CRV-04-M,CRP-10

10. CH 系列（CHE/CHS/CHB）

CHE-06,CHS-12,CHB-24

11. CP 系列（CPD/CPC）

CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16

12. CST/CCS/CTC/CSV 系列

CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20

13. JCS/MJCS/JCD 系列

JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL

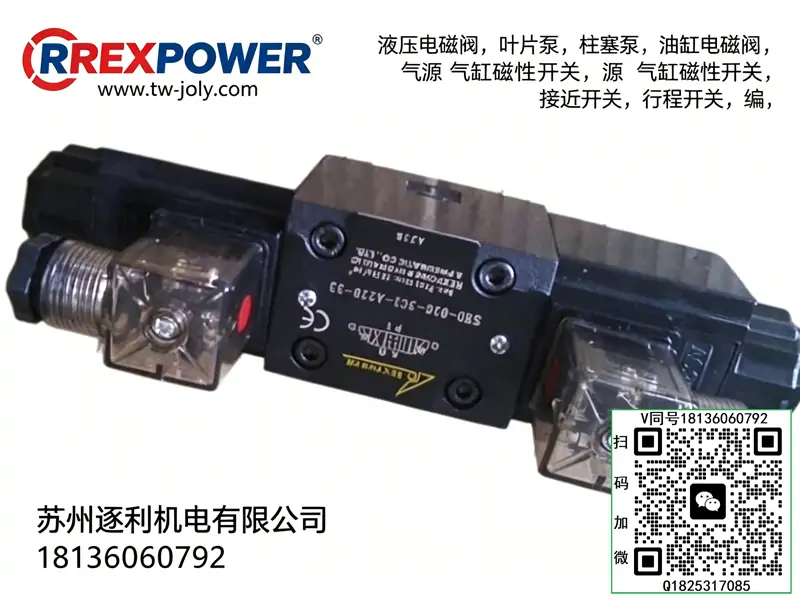

SHD-02G-2B3 電磁換向閥（無品牌版）

SHD-02G-2B3 是6 通徑（02）二位五通單電磁鐵彈簧復位方向閥，屬于高壓濕式電磁換向閥，用于控制液壓執行元件啟停與換向。

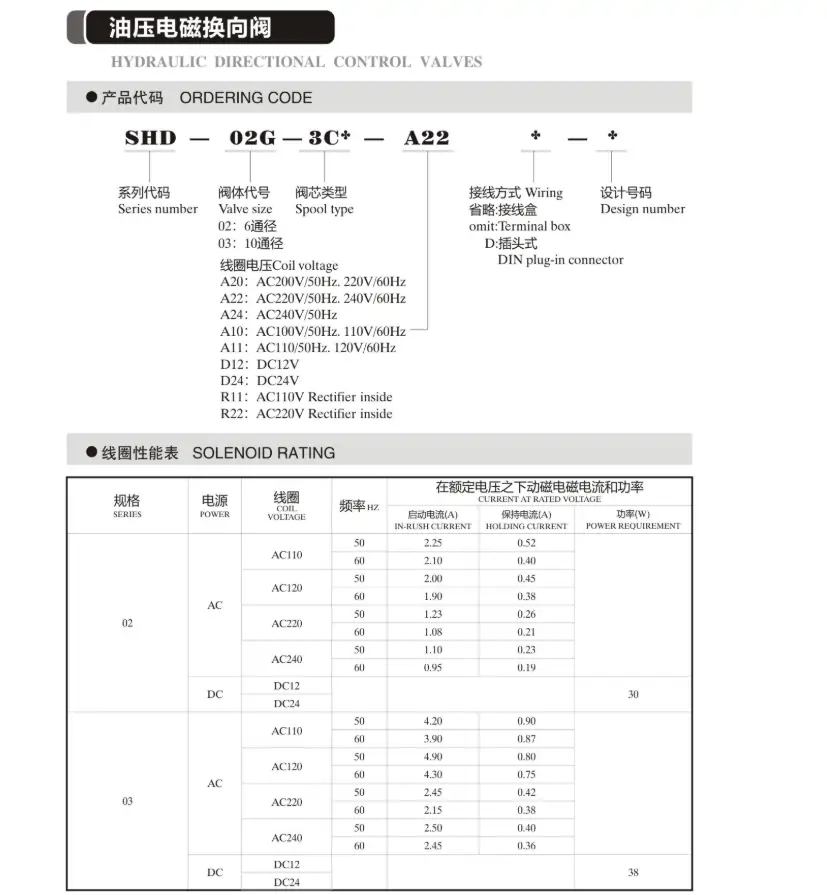

一、型號釋義（SHD-02G-2B3）

• SHD：系列代號，濕式電磁換向閥
• 02：通徑規格，6mm（對應 ISO 4401-02 標準安裝）
• G：安裝形式，板式安裝
• 2：二位（閥芯 2 個工作位置）
• B3：閥芯機能，2B3 型（P→A、B→T；通電 P→B、A→T）

二、核心參數（標準工況）

• 結構形式：二位五通、單電磁鐵彈簧復位、濕式電磁鐵
• 額定壓力：31.5 MPa（315 bar）
• 最高壓力：35 MPa（350 bar）
• 額定流量：40 L/min（Δp≤0.5 MPa）
• 壓力損失：≤0.3 MPa（30 L/min）
• 內泄漏：≤0.1 L/min（31.5 MPa）
• 工作溫度：-20～80℃（液壓油）
• 介質粘度：10～100 mm2/s
• 電磁鐵：濕式、可連續通電、絕緣等級 F、防護 IP65
• 線圈電壓：DC 12V/24V；AC 110V/220V（可選）
• 連接方式：板式（4 個 M5 安裝孔）
• 油口規格：P/A/B/T 均為 G1/4”
• 重量：約 1.8 kg

三、結構與工作原理

1. 閥體：高強度鑄鐵，5 腔流道，低壓降設計；內置濕式電磁鐵腔，油液冷卻線圈、散熱好、壽命長。
2. 閥芯：淬火合金鋼、表面硬鉻，2B3 機能；常態彈簧復位，電磁鐵通電電磁力推動閥芯換向。
3. 彈簧：高疲勞復位彈簧，保證斷電自動回位、動作可靠。
4. 電磁鐵：濕式結構，線圈浸油散熱、可長期通電；手動應急按鈕（標準配置），斷電可手動換向。
5. 密封：氟橡膠 O 形圈 + 耐磨環，高壓密封好、泄漏小。
6. 2B3 機能工作邏輯：

• 斷電（常態）：彈簧復位 → P→A、B→T → 油缸伸出 / 馬達正轉。
• 通電（換向）：電磁力推閥芯 → P→B、A→T → 油缸縮回 / 馬達反轉。

四、性能特點

• 高壓耐用：31.5MPa 額定、濕式電磁鐵，抗沖擊、壽命長。
• 低噪低耗：流道優化、壓力損失小，節能、發熱低。
• 可靠復位：強力復位彈簧，斷電自動回位、無卡滯。
• 手動應急：帶手動按鈕，斷電可應急換向、安全可靠。
• IP65 防護：線圈防水防塵，適配惡劣工況。

五、安裝與使用

• 安裝：板式安裝，任意方向；避免劇烈振動。
• 油口：P = 進油、A/B = 工作油口、T = 回油（接油箱）。
• 驅動：DC 24V（常用），線圈電流≤1.2A；AC 220V≤0.5A。
• 過濾：吸油≥100μm、回油≥20μm，防卡閥。
• 維護：定期檢查線圈溫升（≤80K）；每 3000 小時查油封、清潔閥芯。

六、典型應用

• 液壓站、中小型工程機械（叉車、裝載機）
• 機床、注塑機、自動化設備執行元件換向
• 農機、冶金、船舶液壓系統方向控制

七、同系列擴展（SHD-02G-*）

• 2B2：P→A、B/T 封閉；通電 P→B、A/T 封閉
• 2B3：本型號（P→A、B→T；通電 P→B、A→T）
• 2B8：P/A/B/T 全封閉；通電 P→B、A→T
• 3C2/3C3/3C4：三位四通（中位機能不同）

本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.nochef.cn/yyf/911.html
