TAIFENG TF-M-SED6-24V 換向閥專用線圈 液壓閥電磁配件
一、柱塞泵系列（TFA / TFB / TFA4VTG）
TFB1V 斜盤變量柱塞泵
TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K
TFA15VSO 高壓變量柱塞泵
TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3
TFA7VO 高壓變量柱塞泵
TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5
TFA11VO 負載敏感柱塞泵
TFA11VO95LRDS/10-LRS
TFA4VTG 閉式變量柱塞泵（農機 / 工程）
TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130
TFA2FM 定量柱塞馬達
TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110
二、電磁換向閥（4WE6 / 4WE10 系列）

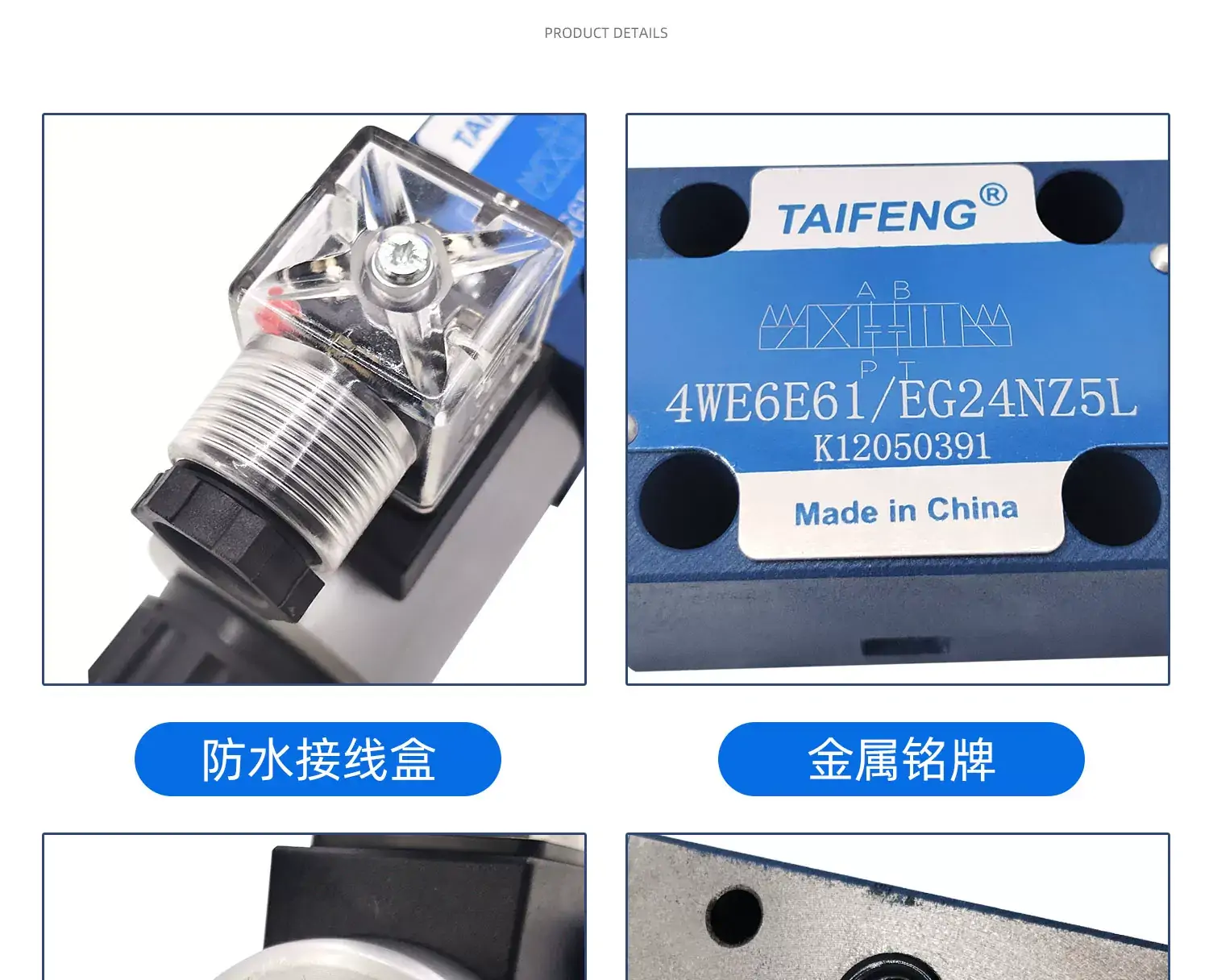

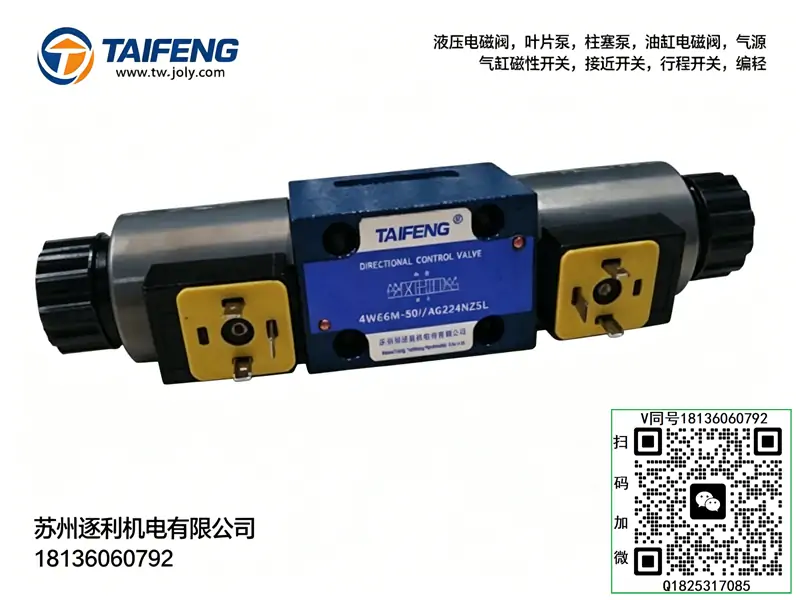

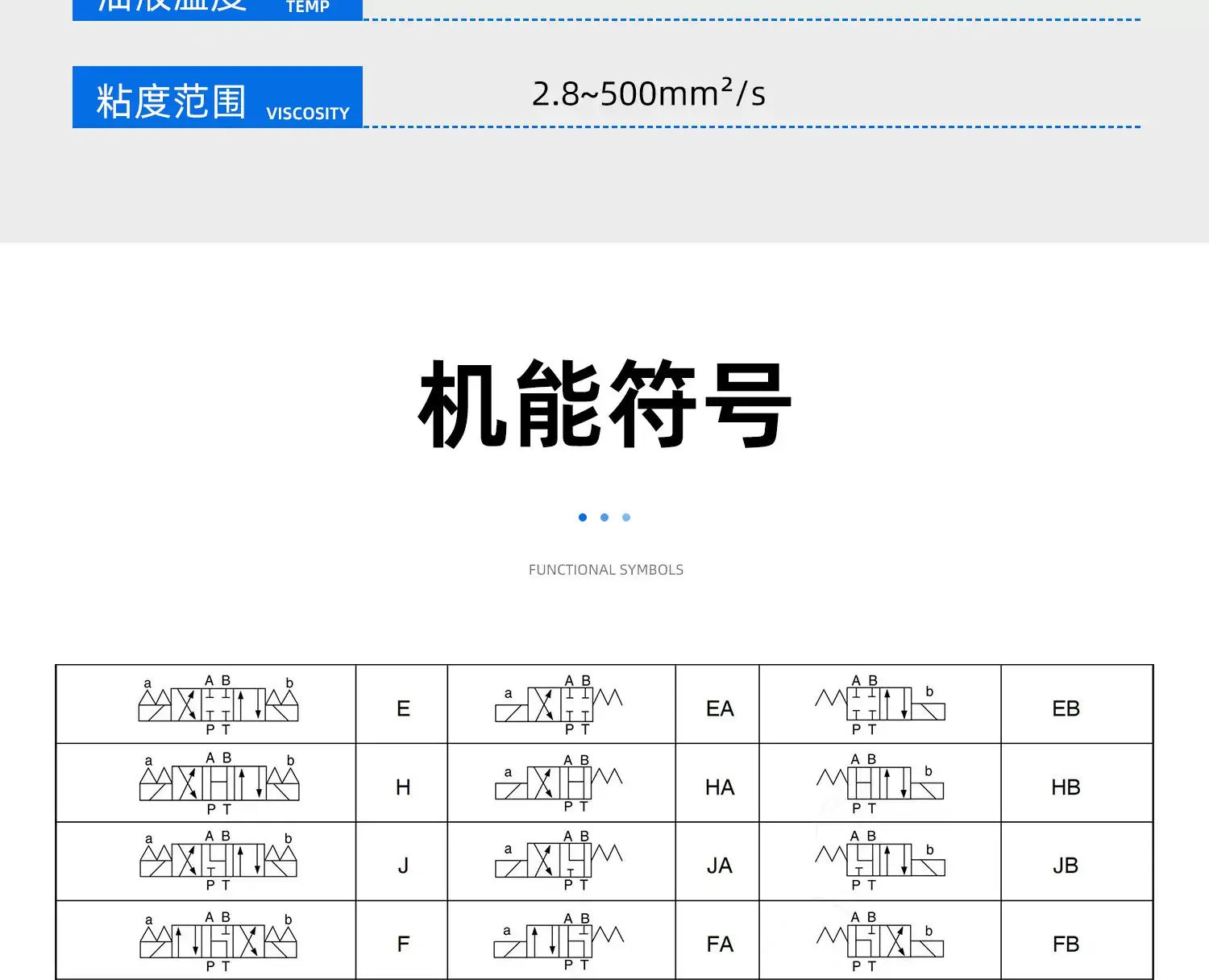

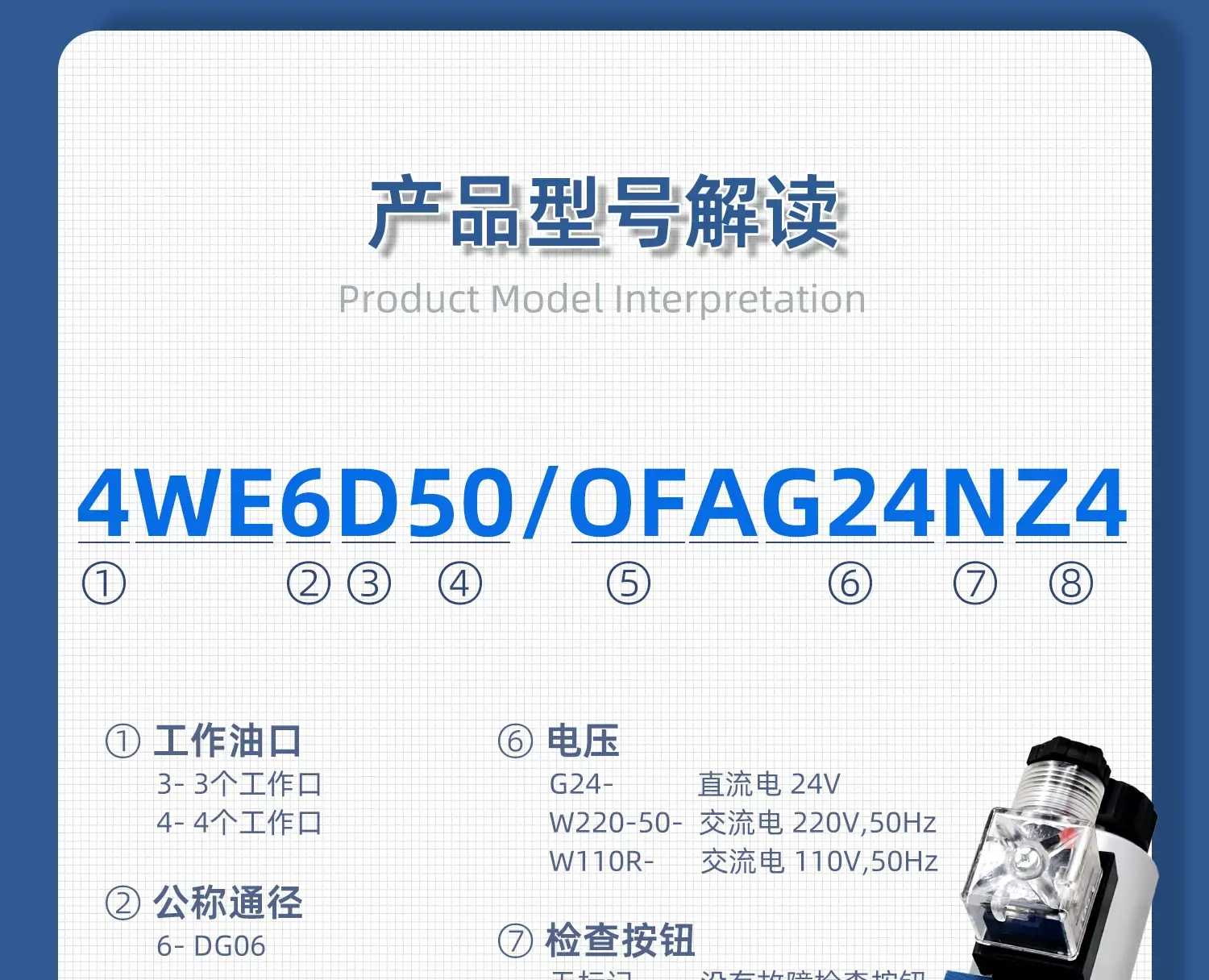

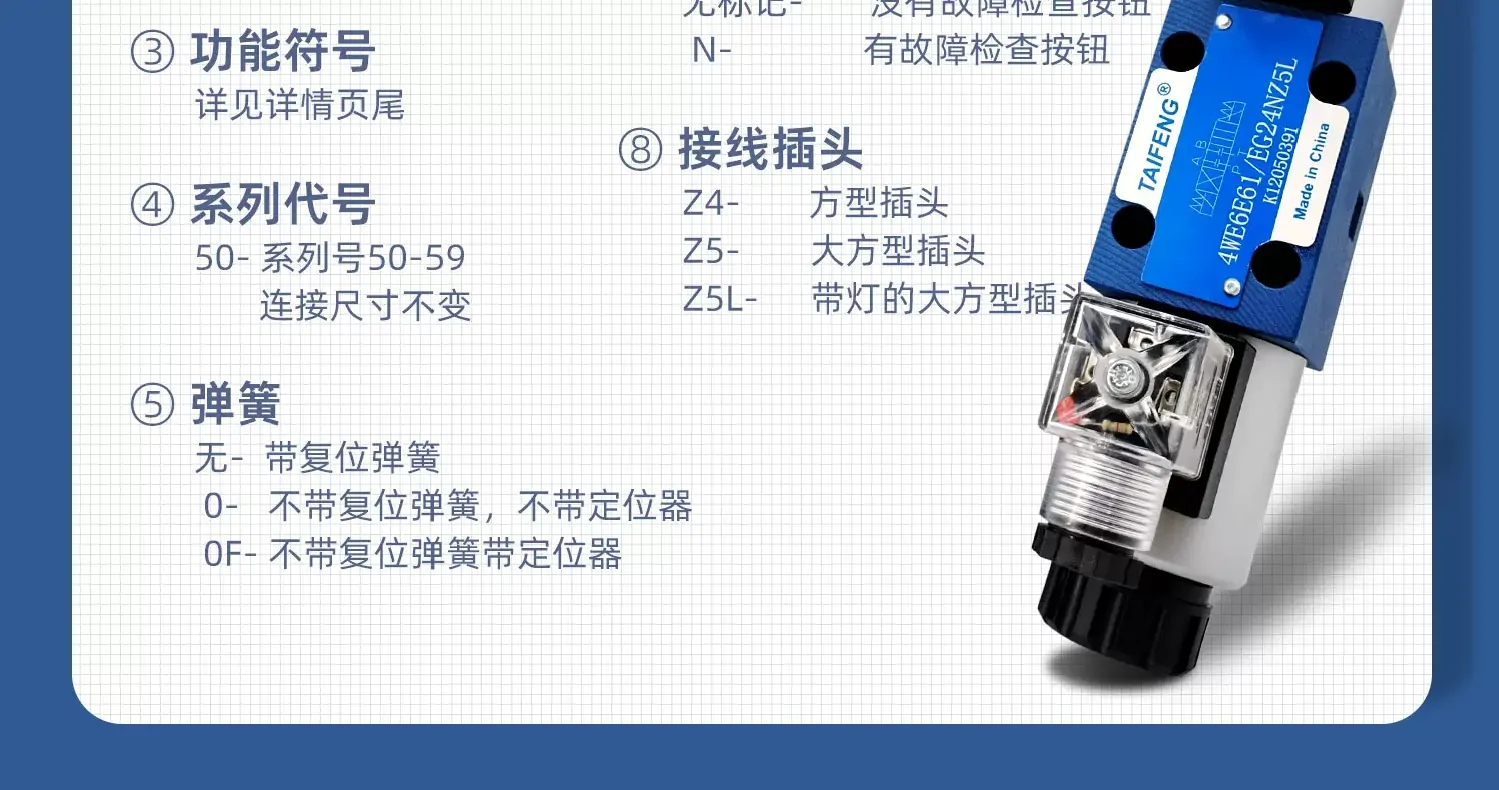

4WE6 系列（DG6，24V/220V）
4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L
4WE10 系列（DG10）
4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L
三、疊加閥系列（Z2FS / MRV / MPC / MTC）
Z2FS 疊加式雙單向節流閥
Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q
MRV 疊加溢流閥
MRV-02P-3-30, MRV-03P-3-30
MPC 疊加液控單向閥
MPC-02W-20, MPC-03W-20
MTC 疊加單向節流閥
MTC-02A-K-20, MTC-03A-K-20
四、二通插裝閥（TLFA / TLC / TCF / TRCF）
TLFA 蓋板系列
TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160
TLC 插件系列
TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160
TCF / TRCF 充液閥
TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032
五、多路閥（TRM20E 系列）
TRM20E 液控流量共享多路閥（7–10 噸挖機）
TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24
六、壓力閥 / 流量閥 / 方向閥（DB / DBW / DZ / SV / SL）
DB 溢流閥
DB10-1-50/315, DB20-1-50/315, DB30-1-50/315
DBW 電磁溢流閥
DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L
DZ 先導順序閥
DZ10-1-50/315, DZ20-1-50/315
SV / SL 液控單向閥
SV10PA1-50, SL10PA1-50
TDBE / TDBET6 比例溢流閥
TDBE10-30/315, TDBET6-10/315
七、螺紋插裝閥（TCV / TRD / TRP / TVSC）
TCV 單向閥
TCV08, TCV10, TCV12, TCV16
TRD 溢流閥
TRD08-10, TRD10-10, TRD12-10
TRP 減壓閥
TRP08-10, TRP10-10
TVSC 梭閥
TVSC08, TVSC10
八、電磁球閥（TF-M-SED6）
TF-M-SED6-24V, TF-M-SED6-220V
一、型號釋義
- TF?M：系列代號，直動式電磁座閥（球閥結構）
- SED：電磁截止式方向閥（球閥密封）
- 6：公稱通徑 DN6（小通徑先導級）
- 24V：直流 24V 濕式電磁鐵
- 常見完整型號擴展（參考）：TF?3SED6UK?1X/350CG24N9Z5L
- 3：二位三通；UK：機能（斷電 P?A 通、T 封閉）；1X：系列；350：35MPa；C：濕式可拆卸線圈；G24：DC24V；N9：帶手動應急；Z5L：帶燈插頭

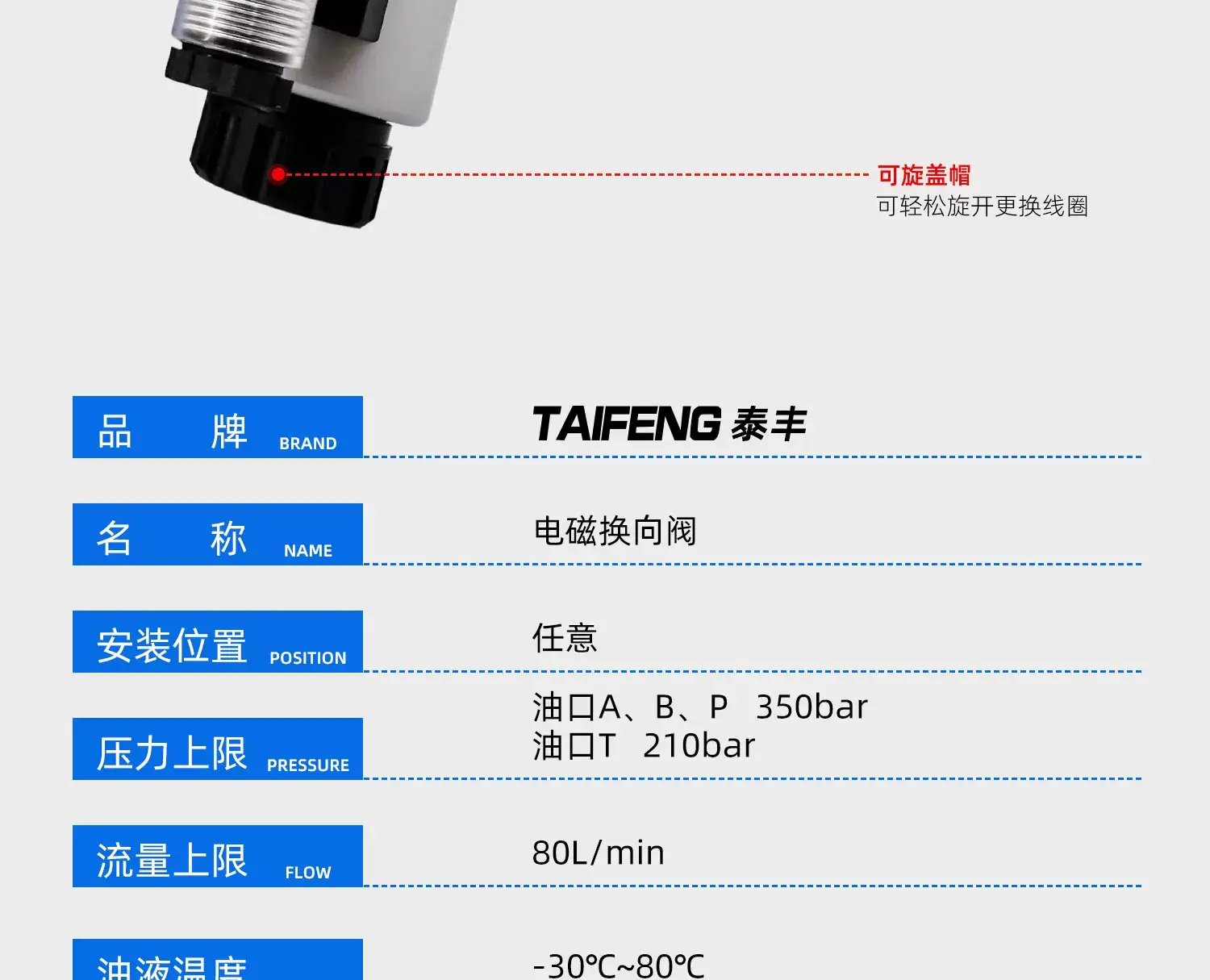

二、基礎技術參數
- 通徑：DN6
- 最高工作壓力：35MPa（350bar）
- 額定流量：25L/min
- 控制電壓：DC24V
- 結構形式：直動式、鋼球密封、濕式電磁鐵
- 安裝方式：板式安裝（DIN24340 A 型、ISO4401、CETOP?RP121H）
- 泄漏特性：封閉油口無泄漏（金屬硬密封）
- 油溫范圍：?20℃～+80℃
- 控制油：內控
- 電磁鐵：可拆卸線圈、可旋轉 90°、更換線圈不泄油
- 可選配置：手動應急按鈕、帶指示燈插頭

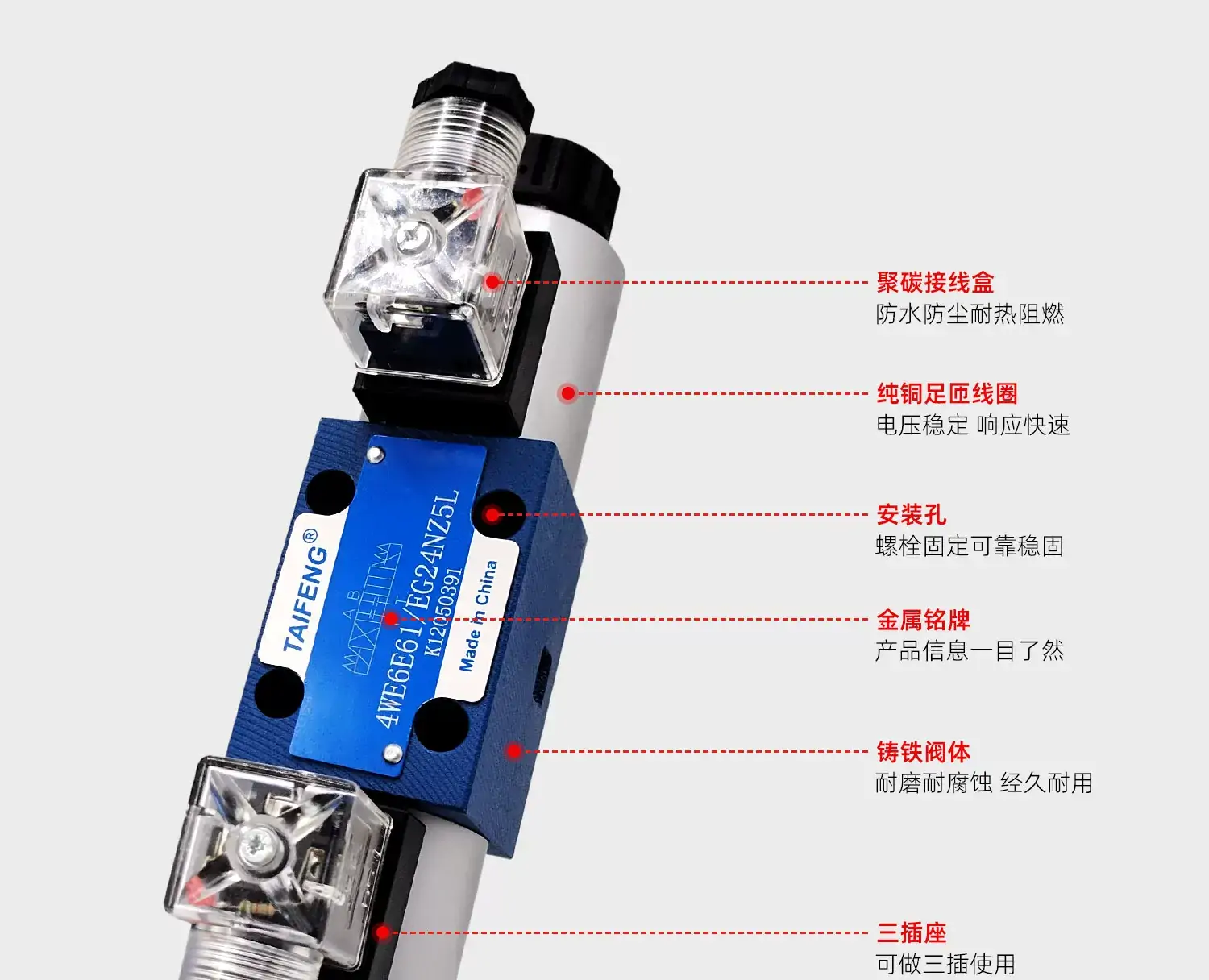

三、結構組成
- 閥體：集成 P、T、A（B）油口，安裝面標準
- 鋼球閥芯 + 閥座：金屬對研，實現無泄漏截止
- 復位彈簧：斷電復位至初始位置
- 濕式電磁鐵：直流 24V，線圈可拆，銜鐵浸油

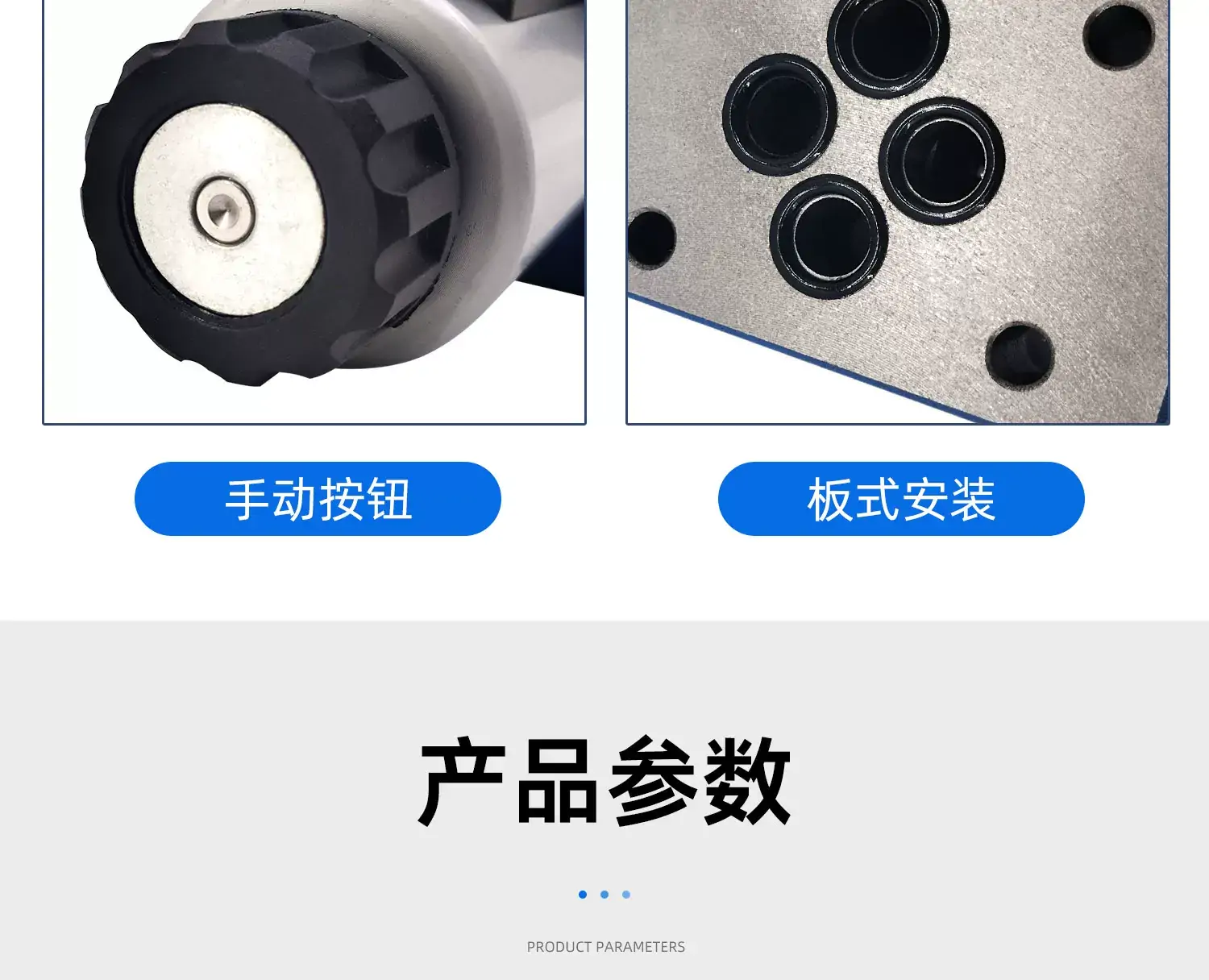

- 手動推桿（可選）：應急機械操作
- 密封件：高壓耐油橡膠 / PTFE 組合
四、工作原理（以二位三通 UK 型為例）
1. 電磁鐵斷電（常態）
- 彈簧推動鋼球，P 口與 A 口連通，T 口封閉
- 功能：壓力油直通執行端，回油截止，可保壓
2. 電磁鐵通電
- 電磁力克服彈簧，推桿頂開鋼球，A 口與 T 口連通，P 口封閉
- 功能：執行端卸荷回油，高壓口切斷，快速泄壓
密封特性
- 鋼球與閥座線密封，高壓下零泄漏，適合保壓 / 高壓隔離場景
五、核心功能
- 高壓通斷控制：35MPa 下可靠開關，無泄漏
- 先導控制：驅動大通徑電液換向閥、二通插裝閥
- 保壓 / 泄壓：斷電保壓、通電泄壓，響應快
- 方向切換：二位三通 / 四通，控制油流方向
- 隔離油路：高壓區與低壓區可靠隔離
六、性能特點
- 高壓能力強：35MPa 長期穩定，抗沖擊
- 零泄漏：金屬硬密封，內泄漏≈0，保壓持久
- 響應快：直動式，無先導延遲，切換靈敏
- 維護簡便：線圈可拆、旋轉 90°，更換不泄油
- 可靠性高：濕式線圈散熱好、壽命長，抗污染
- 結構緊湊：體積小，適合集成閥塊
七、典型應用
- 液壓機 / 鍛壓：主缸、頂出缸先導保壓 / 泄壓
- 注塑 / 壓鑄：鎖模、射膠高壓控制
- 二通插裝系統：作為先導級控制大流量插裝閥
- 高壓試驗臺：高壓油路開關、隔離
- 工程機械：高壓小流量回路通斷
八、安裝與使用要點
- 油口連接：P 接高壓泵，T 回油箱，A 接執行 / 先導口
- 安裝面：標準 DIN24340 A 型，定位孔可選
- 電氣：DC24V，避免長期通電；接線防短路
- 背壓：T 口背壓≤0.5MPa，否則影響復位
- 油液：清潔抗磨液壓油，過濾精度≥10μm
- 手動應急：帶電時禁止操作，僅限斷電故障處理
九、常見故障
- 無法保壓：鋼球 / 閥座磨損、彈簧疲勞、油液污染卡滯
- 不切換：線圈燒壞、電壓不足、推桿卡阻
- 泄漏：密封件老化、安裝面不平、閥體裂紋
- 線圈發熱：長期通電、電壓偏高、散熱不良
