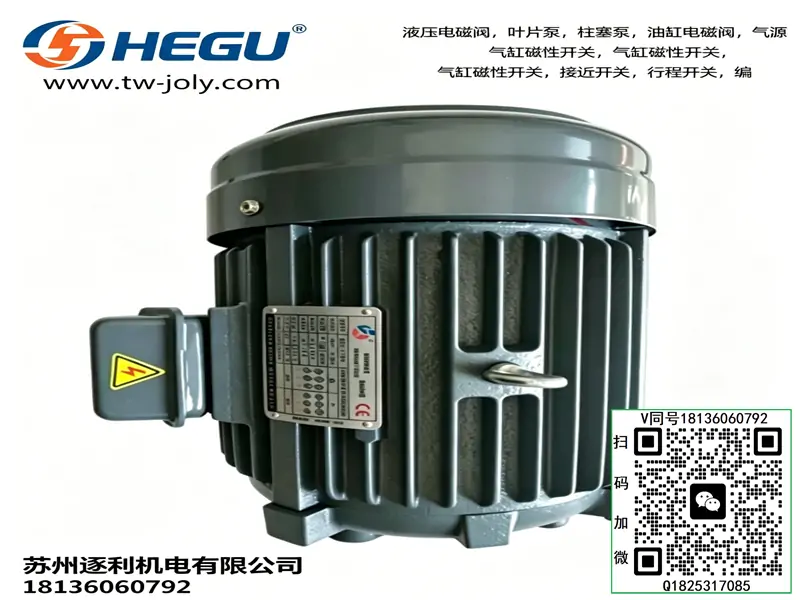

三相異步電動機 3-PHASE INDUCTION MOTOR電機HEGU
一、標準內插式油壓電機（C 系列，4 極，臥式）
1）C01 系列（0.75kW / 1HP）
- C01-43B0（標準）
- C01-43BO（帶油泵法蘭）
2）C02 系列（1.5kW / 2HP）
- C02-43B0
- C02-43BO
3）C03 系列（2.2kW / 3HP）
- C03-43B0
- C03-43BO
4）C04 系列（3.7kW / 5HP）
- C04-43B0
- C04-43BO
5）C05 系列（5.5kW / 7.5HP）
- C05-43B0
- C05-43BO
6）C07 系列（7.5kW / 10HP）
- C07-43B0
- C07-43BO
7）C10 系列（11kW / 15HP）
- C10-43B0
- C10-43BO
8）C15 系列（15kW / 20HP）
- C15-43B0
- C15-43BO
二、特殊電壓 / 頻率型號
1）220V/380V 通用（50Hz）
- C01-43B0-220/380
- C02-43B0-220/380
- C03-43B0-220/380
- C04～C15 同規格
2）440V/60Hz（出口）
- C01-43B0-440V
- C02-43B0-440V
- C03-43B0-440V
三、法蘭 / 安裝形式代號說明（型號后綴）
- B0：標準底座臥式
- BO：內插式（泵直聯，無底座）
- 43：電機法蘭規格（43mm 安裝孔距）
- 4：4 極（1450rpm）
四、常用配套泵型（直接替換）

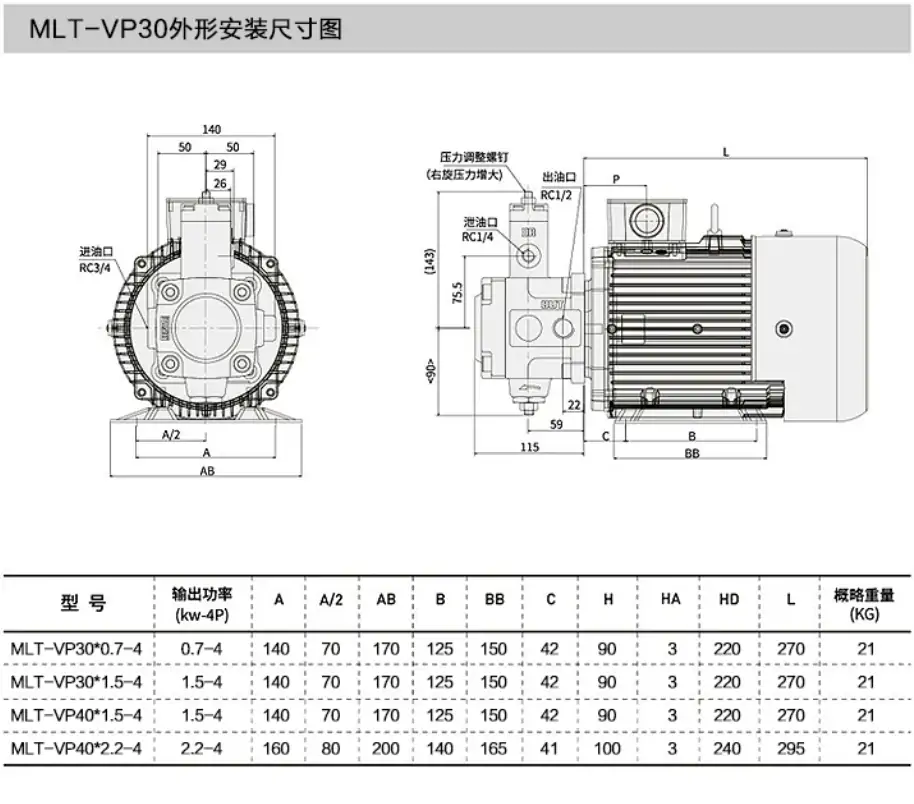

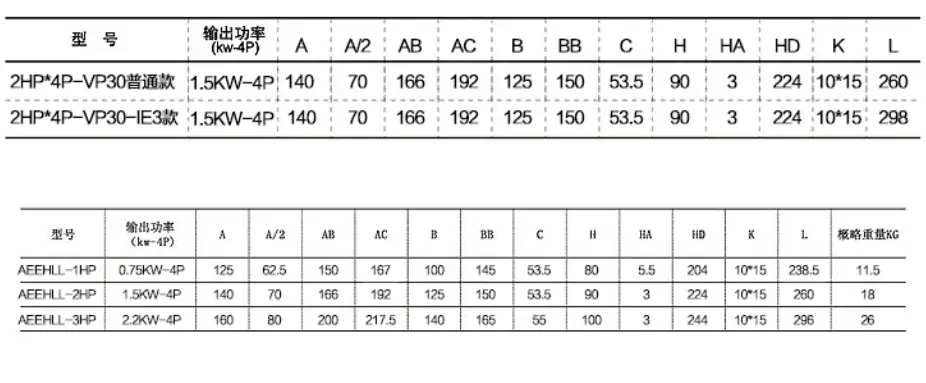

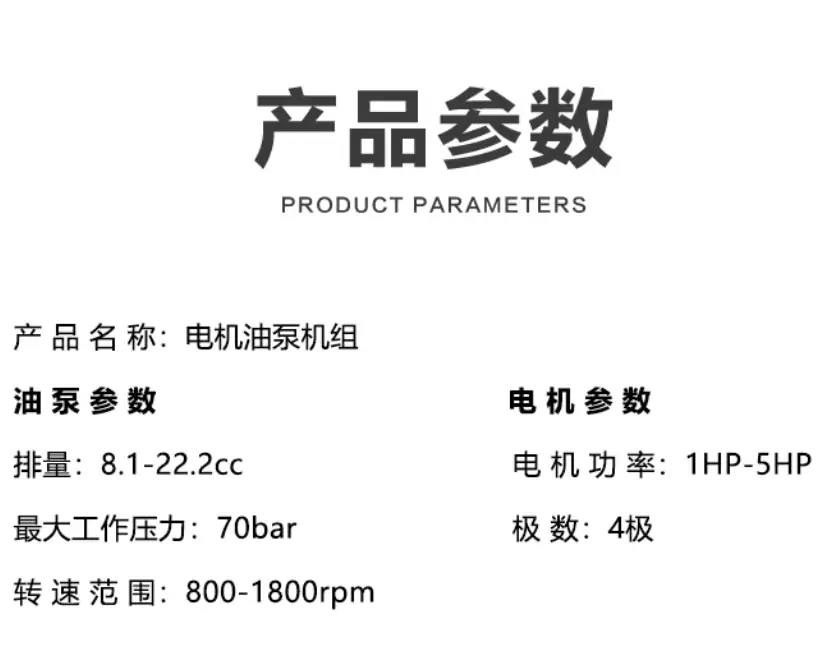

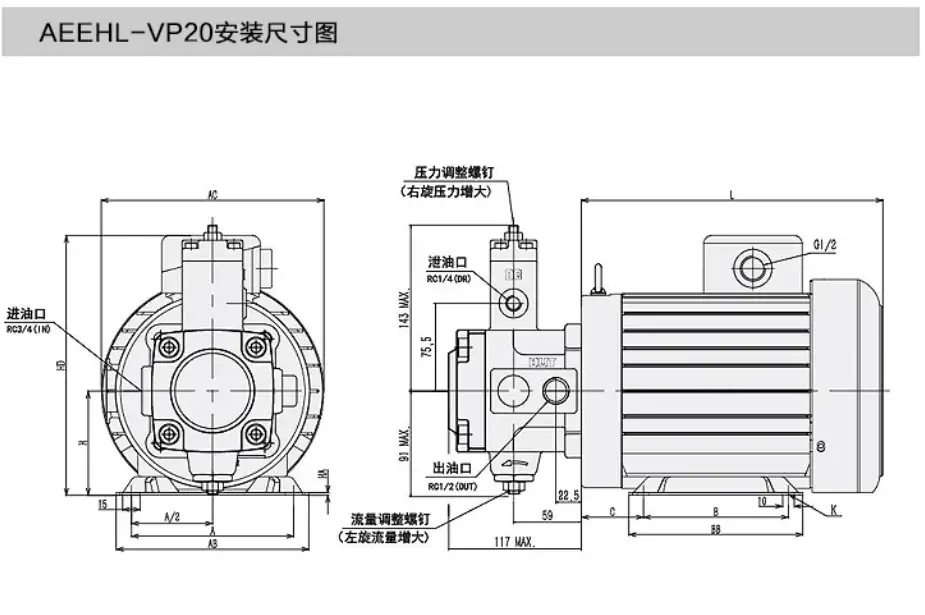

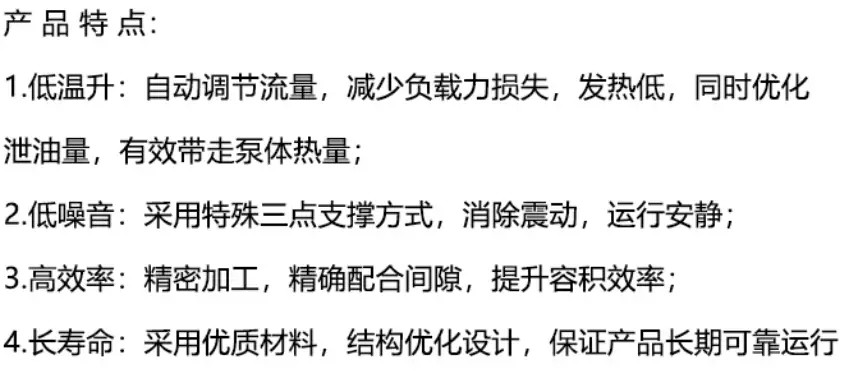

- 配 VP 變量泵：C01-43BO + VP-20；C02-43BO + VP-30；C03-43BO + VP-40
- 配 PV2R 葉片泵：C03-43BO + PV2R1；C05-43BO + PV2R2
- 配 HGP 齒輪泵：C01-43BO + HGP-2A；C02-43BO + HGP-3A
五、型號命名規則（示例：C03-43BO）
- C：HEGU 油壓電機系列
- 03：功率代碼（01=0.75kW、02=1.5kW、03=2.2kW、04=3.7kW、05=5.5kW…）
- 43：法蘭尺寸代碼
- B：臥式安裝
- O：內插式（直聯油泵）
一、基本定義
三相異步電動機（又稱三相感應電動機），是目前工業應用最廣泛的交流電機，依靠三相交流電產生旋轉磁場、利用電磁感應驅動轉子旋轉。因其轉子轉速始終略低于定子同步轉速、存在轉速差（轉差率），故稱“異步”。
液壓站、自動化設備、機床、泵體、風機、輸送設備所用油壓電機（C01/C02/C03/C05系列）全部屬于三相異步電動機。
二、核心結構組成
- 定子：固定不動部分，由鐵芯、三相繞組、機座組成。通入三相交流電后產生圓形旋轉磁場，是電機動力來源。
- 轉子：旋轉做功部分，主流為鼠籠式鑄鋁轉子，結構堅固、免維護、耐沖擊、適合液壓負載。
- 端蓋與軸承：支撐轉子高速旋轉，決定電機同心度、噪音與壽命。
- 散熱系統：外裝散熱風扇+鑄鐵散熱鰭片，保障S1長期連續工作不高溫。
- 接線盒與絕緣系統：實現星型/三角接法切換，絕緣等級決定耐高溫能力。
三、工作原理（通俗完整版）
1、當三相電源接入定子繞組，三相電流相位互差120°，在定子內部形成勻速旋轉磁場。
2、旋轉磁場切割轉子導條，根據電磁感應原理，轉子內部產生感應電流。
3、載流轉子在磁場中受到電磁力作用，產生電磁轉矩，帶動轉子跟隨磁場旋轉。
4、轉子永遠追不上磁場同步轉速，必須存在轉速差才能持續切割磁力線、持續出力，因此叫“異步電機”。
5、負載越大 → 轉速差越大 → 感應電流越大 → 輸出轉矩越大，具備優秀的帶載自適應能力。
四、四大核心參數詳解
1、極數與轉速關系（工業最重要參數）
- 2極：同步3000r/min，額定2850r/min（高速）
- 4極：同步1500r/min，額定1420~1440r/min（液壓站通用標配）
- 6極：同步1000r/min，額定960r/min（低速大扭矩）
- 你的所有液壓電機（C01/C02/C03/C05-43BO）均為4極電機，適配油泵標準轉速。
2、轉差率
正常工況轉差率：2%~5%，負載越重轉速微微下降、扭矩上升，運行平穩、不易堵轉。
3、工作制（S1）
工業液壓電機均為S1連續工作制，可24小時不間斷滿載運行，適合液壓站長期待機、循環啟停工況。
4、絕緣等級與防護等級
- F級絕緣：耐高溫155℃，抗過載、抗高溫老化，適合液壓設備持續發熱環境
- IP54防護：防塵、防濺水、防油污，適配車間惡劣工況
五、接線方式說明
1、星型接法（Y）
適用三相380V供電，低壓啟動、電流平穩，國內液壓電機默認接法。
2、三角接法（△）
適用三相220V供電，轉矩更大、電流更高，多用于進口設備或特殊變頻工況。
六、液壓設備專用三相異步電機特點
- 抗沖擊負載強：適配油泵壓力沖擊、頻繁保壓、啟停負載，不易燒機
- 低轉速高扭矩：4極低速大扭矩設計，啟動平穩、油泵吸油穩定
- 低震動低噪音：精密轉子動平衡，適配直插式油泵結構，同軸度高
- 長期恒溫運行：針對液壓站密閉散熱差的環境優化設計
七、功率選型匹配邏輯（液壓站專用）
- 0.75KW（1HP）：適配 VP15/VP20/VUP23 輕載
- 1.5KW（2HP）：適配 VP20/VUP23 常規滿載
- 2.2KW（3HP）：適配 VP30/HGP大排量 中壓工況
- 3.75KW（5HP）：適配 HVP40/VP40 高壓大排量滿載
八、常見故障原理與原因
- 電機發燙：缺相運行、電壓偏低、油泵過載、油路進氣、機械卡死、散熱不良
- 無力、帶壓掉速：電源電壓不足、功率選配偏小、油泵內泄負載過大
- 異響震動：軸承磨損、轉子偏心、油泵裝配不同心、地腳松動
- 燒線圈：長期缺相、長期過載、頻繁正反轉、散熱失效
- 啟動困難：電壓不穩、負載卡死、繞組局部短路
九、日常使用與維護標準
- 必須三相電源平衡，嚴禁缺相運行，缺相是電機燒毀第一誘因
- 液壓電機必須空載啟動，禁止帶壓啟動，減少沖擊負載
- 定期清理散熱風扇灰塵、油污，保證散熱通暢
- 油泵裝配必須保證同軸度，禁止硬敲軸頭、偏心安裝
- 長期停機再次使用前，測量繞組絕緣電阻，避免受潮短路
- 嚴禁超負載、超壓力長期運行，避免電機熱積累燒毀
十、三相異步電機優勢總結（工業普及原因）
- 結構簡單、無碳刷、無易損件、免維護
- 性價比高、耐用、故障率極低
- 負載自適應強，適合泵類、風機、機床恒載設備
- 可工頻直啟、可變頻調速，適配所有自動化液壓系統
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.nochef.cn/chanpin/1200.html
